उत्पाद विवरण:
|
| प्रतिरूप संख्या।: | SDE5 डुअल एक्सिस वर्म गियरबॉक्स | गियर अनुपात: | 37:1 |
|---|---|---|---|
| कदम: | एक कदम | खुलापन: | बंद किया हुआ |
| आवेदन: | परवलयिक गर्त सीएसपी | जीवनकाल: | 30 साल |
| ट्रैकिंग प्रेसिजन: | 0.15 डिग्री | ||
| प्रमुखता देना: | SDE5 डुअल एक्सिस स्लीव ड्राइव,फ्रेस्नेल पैराबोलिक डुअल एक्सिस स्लीव ड्राइव,फ्रेस्नेल पैराबोलिक स्लीविंग रिंग ड्राइव |
||

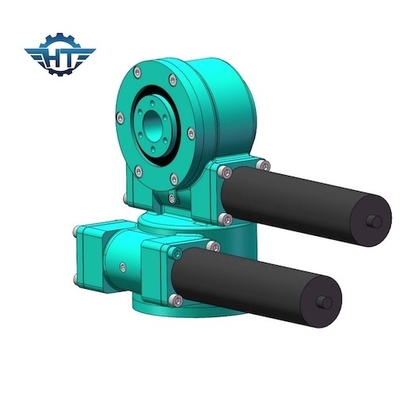

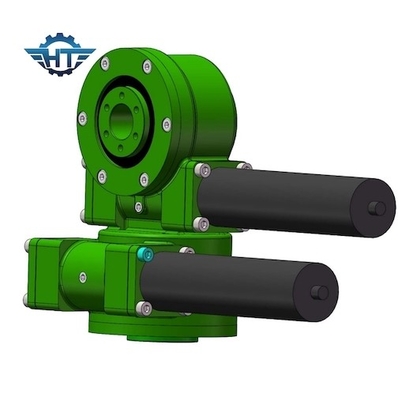

फ्रेस्नेल, परवलयिक गर्त केंद्रित सौर ऊर्जा के लिए एसडीई5 डुअल एक्सिस स्लीविंग ड्राइव
SDE5 डुअल एक्सिस स्लीविंग ड्राइव्स विवरण
|
आवेदन |
दोहरी धुरी सौर ट्रैकिंग प्रणाली |
|
अक्ष की संख्या |
दो |
|
आकार |
5 इंच
|
|
प्रमाणीकरण |
सीई, आईएसओ9001 |
|
उत्पादन की तिथि |
आदेश मात्रा के आधार पर 3 ~ 45 दिन |
|
आउटपुट टॉर्क |
800 एनएम |
|
झुकाव टोक़ |
6000 एनएम |
|
टोर्क पकड़ना |
9200 एनएम |
|
गियर अनुपात |
37:1 |
|
सेवा जीवन |
30 साल |
|
संरक्षण वर्ग |
IP66 |
| स्व ताला | हां |
| क्षमता | 40% |
| वज़न | 34 किलो |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
अनुप्रयोग
इसका उपयोग न केवल सौर ट्रैकिंग प्रणाली के लिए किया जा सकता है, बल्कि सौर डिश, पीवी, सीपीवी, सीएसपी, पवन टरबाइन और उपग्रह डिश के लिए भी किया जा सकता है। वे लंबे जीवन के लिए डिज़ाइन किए गए हैं, कठिन वातावरण की स्थिति में काम कर रहे हैं, विभिन्न आकार उपलब्ध हैं, जिनमें अनुकूलित, आसान शामिल है स्थापना और उत्पाद वारंटी।
