उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | OEM सेवा: | उपलब्ध |
|---|---|---|---|
| वज़न: | 160 किग्रा | विशेषता: | सेल्फ लॉकिंग गियर |
| स्थापना वेबसाइट: | छत और मैदान | इंस्टॉल: | जल्दी स्थापना |
| परिवहन पैकेज: | मानक प्लाईवुड केस | समय - सीमा: | स्टॉक में |
| प्रमुखता देना: | IP66 वर्म गियर स्लीव ड्राइव,Heliostat CSP वर्म गियर स्लीव ड्राइव,Heliostat CSP स्लीव ड्राइव मोटर |
||

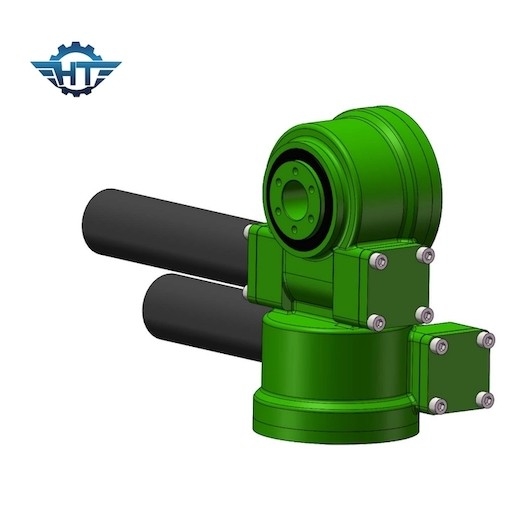

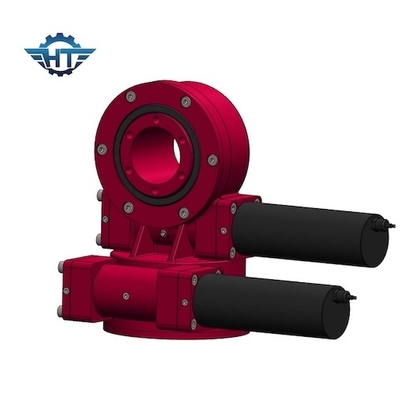

उच्च ट्रैकिंग सटीकता हेलीओस्टेट सीएसपी पावर स्टेशनों के लिए आईपी 66 वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण
स्लीविंग ड्राइव समग्र सिस्टम डिज़ाइन संरचना को अनुकूलित करने में मदद करता है, यह सुनिश्चित करता है कि समग्र संरचना बहुत मजबूत है।हमारे स्लीविंग ड्राइव डिज़ाइन उच्च विश्वसनीयता वाले 3D इंजीनियरिंग विश्लेषण पास करते हैं।30 साल के जीवन चक्र को सुनिश्चित करने के लिए सभी स्लीविंग ड्राइव्स को C4 पेंट से उपचारित किया जाता है।हमारे स्लीविंग ड्राइव में कम स्टार्टिंग टॉर्क है, जो काम को और अधिक कुशल बनाता है, गति कम हो जाती है, और सेवा का जीवन बहुत बढ़ जाता है।
एसडीई12 के पैरामीटर्स
| आवेदन | दोहरी सौर ट्रैकिंग प्रणाली |
| अक्ष की संख्या | 2 |
| आकार | 12 इंच |
| प्रमाणीकरण | सीई, आईएसओ9001 |
| डिलीवरी की तारीख | 30 ~ 45 दिन |
| आउटपुट टॉर्क | 5800 एनएम |
| झुकाव टोक़ | 25000 एनएम |
| टोर्क पकड़ना | 41000 एनएम |
| गियर अनुपात | 78:1 |
| सेवा जीवन | 30 साल |
| सुरक्षा स्तर |
IP66 |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
पैकेजिंग और परिवहन
सभी स्लीव ड्राइव्स को फ्यूमिग्रेशन-फ्री वुडन केस के साथ पैक किया जाएगा।
नमूना और छोटे कार्गो परिवहन के लिए समुद्री परिवहन, हवाई परिवहन, सड़क परिवहन, टीएनटी, डीएचएल, यूपीएस, ईएमएस, फेडेक्स, आदि जैसे एक्सप्रेस का समर्थन करें।
