उत्पाद विवरण:
|
| प्रतिरूप संख्या।: | 17 इंच स्लीविंग गियर | कच्चा माल: | 50Mn, 42CrMo |
|---|---|---|---|
| खुलापन: | बंद किया हुआ | वज़न: | 320 किग्रा |
| अनुपात: | 102:1 | आवेदन: | सौर ट्रैकिंग प्रणाली |
| MOQ: | एक टुकड़ा | शिपिंग तरीका: | समुद्र, वायु, एक्सप्रेस, ट्रेन द्वारा |
| प्रमुखता देना: | वर्म गियर डुअल एक्सिस स्लीव ड्राइव,डुअल एक्सिस स्लीव ड्राइव 17 इंच,वर्म गियर स्लीव ड्राइव 17 इंच |
||

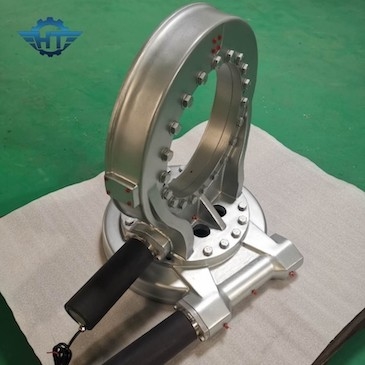

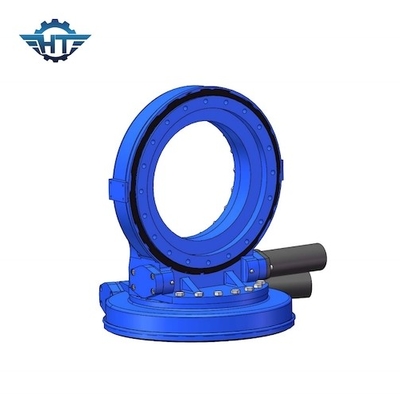

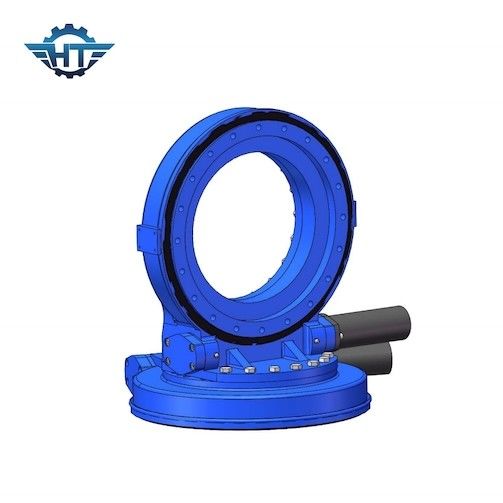

सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक मोटर के साथ वर्म गियर डुअल एक्सिस स्लीविंग गियर ड्राइव
स्लीविंग गियर ड्राइव विवरण
एक स्लीविंग ड्राइव एक गियरबॉक्स है जो एक ही समय में रेडियल और अक्षीय भार का सुरक्षित रूप से सामना कर सकता है और कम गति वाले घूर्णन टोक़ को संचारित कर सकता है।रोटेशन एकल अक्ष पर या एकाधिक अक्षों पर हो सकता है।स्लीविंग ड्राइव को गियर्स, वर्म्स, सील्स, हाउसिंग और मोटर्स और अन्य सहायक घटकों से इकट्ठा किया जाता है।संलग्न प्रकार की स्लीविंग ड्राइव का उपयोग आमतौर पर सौर ट्रैकिंग सिस्टम में किया जाता है क्योंकि इसे कम से कम 25 वर्षों के क्षेत्र जीवन के लिए बाहर उपयोग करने की आवश्यकता होती है।हम आपकी तकनीकी आवश्यकताओं के अनुसार एक उपयुक्त इलेक्ट्रिक मोटर या हाइड्रोलिक मोटर भी चुन सकते हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
विशेषताएं
1. दक्षिणावर्त और वामावर्त रोटेशन
2. IP66 सुरक्षा ग्रेड पानी और धूल को रोकने के लिए
3. एसई, वीई और एसडीई प्रकार के स्लीविंग ड्राइव विभिन्न अनुप्रयोगों की आवश्यकता को पूरा करते हैं।
वीई वर्टिकल सिंगल एक्सिस स्लीविंग ड्राइव्स ज्यादातर सोलर ट्रैकिंग सिस्टम, पैराबोलिक कंसर्टरेटेड पावर में लागू होते हैं, जबकि एसई हॉरिजॉन्टल सिंगल एक्सिस स्लीविंग ड्राइव्स सोलर ट्रैकिंग सिस्टम, कंस्ट्रक्शन मशीनरी और विंड टर्बाइन में लगाए जाते हैं।एसडीई डुअल एक्सिस स्लीविंग ड्राइव का उपयोग पीवी, सीएसपी, सीपीवी, सैटेलाइट एंटीना और स्टर्लिंग डिश में किया जाता है।
