उत्पाद विवरण:
|
| खुलापन: | बंद किया हुआ | नमूना: | एसडीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | ट्रांसमिशन फॉर्म: | सर्पिल गरारी |
| ट्रैकिंग प्रेसिजन: | 0.15 डिग्री | कदम: | एक कदम |
| क्षमता: | 40% | मानक रंग: | चमकीला भूरा |
| प्रमुखता देना: | वर्टिकल हॉरिजॉन्टल हाइड्रोलिक स्लीव ड्राइव,24V मोटर वर्म ड्राइव मोटर,स्लीव ड्राइव मोटर 24V |
||
पीवी ट्रैकर्स के लिए वर्म एंड वर्म व्हील स्लीविंग गियर, वर्टिकल और हॉरिजॉन्टल ट्रैकिंग

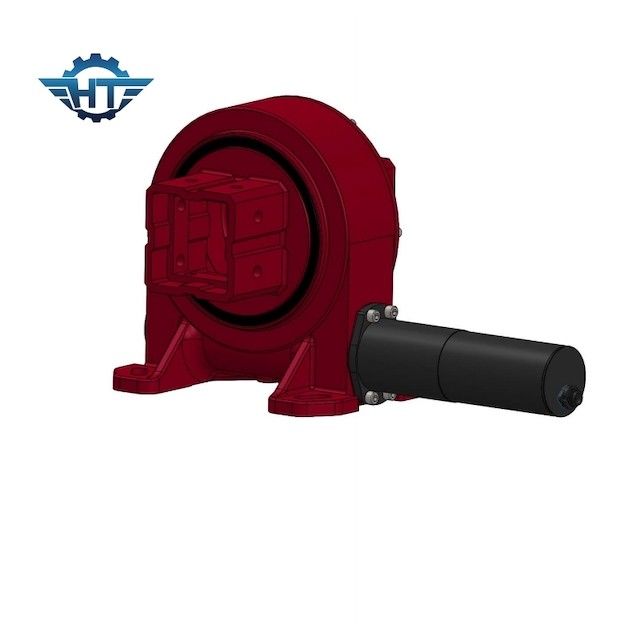

स्लीविंग गियर विवरण
स्लीविंग ड्राइव एक एनवेलप वर्म, गियर, हाउस आदि से बना होता है। कॉम्पैक्ट वर्म रोटरी ड्राइव्स को उनके उच्च शक्ति घनत्व की विशेषता होती है।कृमि गियर दांत स्लीविंग रिंग में टॉर्क ट्रांसमिशन सुनिश्चित करते हैं।यह डिज़ाइन विशेष रूप से उच्च टोक़ और सीमित स्थापना स्थान की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे क्रेन चेसिस पर स्टीयरिंग गियर, अन्य भारी वाहन, लोडिंग क्रेन या कृषि मशीन।वे सौर ट्रैकिंग प्रणाली के विभिन्न रूपों में एक आदर्श समाधान भी हो सकते हैं।
| प्रोडक्ट का नाम | SDE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 12 वी / 24 वी मोटर;स्टेपर मोटर ;Brushless मोटर |
| अनुप्रयोग | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
| सौर मंडल वर्ग मीटर | अप टीपी 30㎡ पीवी सोलर पैनल |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
आवेदन
स्लीविंग ड्राइव या स्लीविंग बेयरिंग एक घूमने वाला हिस्सा है जो धीमी गति से घूमने का भार सहन कर सकता है।एसई श्रृंखला के उत्पाद आमतौर पर क्षैतिज स्थापना के लिए उपयोग किए जाते हैं, और पारंपरिक यांत्रिक क्षेत्र में उपयोग किए जाते हैं, प्रकाश और गर्मी के क्षेत्र में फ्रेस्नेल बिजली उत्पादन प्रणाली, और फ्लैट-ढलान एकल फोटोवोल्टिक ट्रैकिंग सिस्टम।वीई श्रृंखला आमतौर पर लंबवत स्थापना के लिए उपयोग की जाती है, फ्लैट सिंगल-अक्ष फोटोवोल्टिक ट्रैकिंग सिस्टम, इच्छुक सिंगल-अक्ष फोटोवोल्टिक ट्रैकिंग सिस्टम, छोटे स्लॉट प्रकार सौर थर्मल सिस्टम में उपयोग की जाती है, एसडीई श्रृंखला आमतौर पर क्षैतिज और लंबवत दोनों दिशाओं में घूमने वाले अनुप्रयोगों के लिए उपयोग की जाती है, जैसे टॉवर सोलर थर्मल सिस्टम सिस्टम, डुअल एक्सिस सोलर ट्रैकिंग सिस्टम।
