उत्पाद विवरण:
|
| नमूना: | 5 इंच | गियर अनुपात: | 37:1 |
|---|---|---|---|
| आवेदन: | ओब्लिक सोलर ट्रैकिंग सिस्टम | इनपुट शक्ति: | डीसी/एसी |
| इनपुट गति: | 0-1 आरपीएम | सामग्री: | कच्चा लोहा |
| बढ़ती स्थिति: | कोई | शोर स्तर: | ≤50 डीबी |
| प्रमुखता देना: | slew drive motor,slewing ring gear |
||

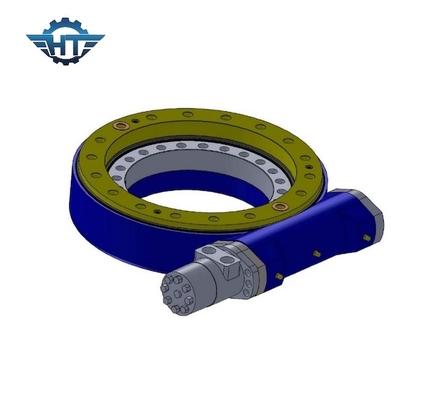

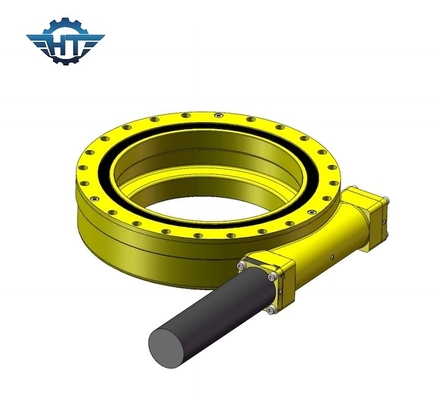

ओब्लिक सोलर ट्रैकिंग सिस्टम के लिए CE प्रमाणित के साथ SE5 हॉरिजॉन्टल टाइप स्लीविंग ड्राइव गियरबॉक्स
SE5 स्लीविंग ड्राइव विवरण
स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होते हैं।यह इकाई स्लीविंग रिंग और वर्म के फायदों को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो संयुक्त भार को संभालने में सक्षम निरंतर या चक्रीय गति के साथ धीमी गति से घूमने की मांग करते हैं।उत्पाद इलेक्ट्रिक या हाइड्रोलिक मोटर को जोड़ने के साथ-साथ पूरे सिस्टम को उपकरण से जोड़ने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित फायदों के कारण, वर्म ड्राइव सिस्टम का उपयोग अलग-अलग उपकरणों जैसे मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, ढुलाई वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, विस्तार योग्य घूर्णन सीढ़ी, बड़ी व्हील इकाइयों में किया जाता है। समुद्री पोर्टल ट्रांसपोर्टर।
एसई स्लीविंग ड्राइव मॉडल के पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | क्षमता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
लाभ
1. घूर्णन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग क्लीयरेंस को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा फ़ैक्टरी से पहले ही निर्धारित किया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक आवश्यक नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
