उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | SE9" |
|---|---|---|---|
| आवेदन पत्र: | स्वचालन उपकरण | रेटेड आउटपुट टॉर्क: | 4300Nm |
| टोर्क पकड़ना: | 31000Nm | झुकाव टोक़: | 45000Nm |
| क्षमता: | 40% | रंग: | आरएएल 9006 या अनुरोध के अनुसार |
| प्रमुखता देना: | हॉरिजॉन्टल माउंटेड वर्म गियर स्लीव ड्राइव,4300 एनएम वर्म गियर स्लीव ड्राइव,सर्वो मोटर्स वर्म गियर स्लीव ड्राइव |
||

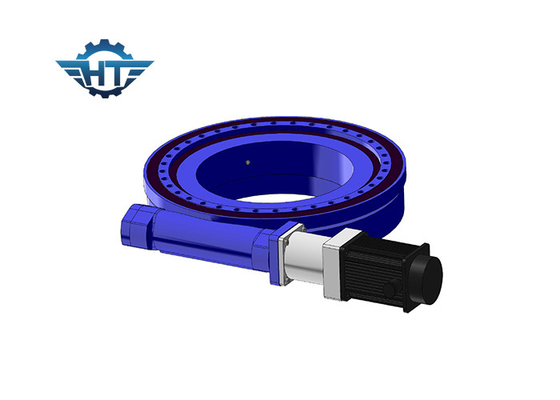

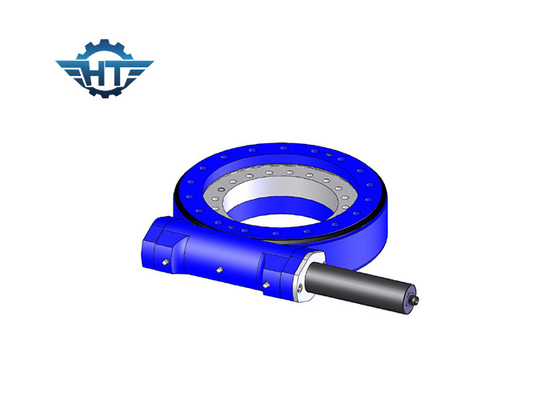

SE9 क्षैतिज घुड़सवार मॉडल वर्म गियर ऑटोमेशन उपकरण के लिए सर्वो मोटर्स के साथ स्लीव ड्राइव
SE9 क्षैतिज घुड़सवार स्लीव ड्राइव विवरण:
वर्म ड्राइव वर्म गियर ड्राइव का उच्च पहनने का प्रतिरोध है, जिसमें स्थिरता, विश्वसनीयता और अच्छी तरह से प्रदर्शन सुनिश्चित करने के लिए उच्च भार क्षमता और टिल्टिंग मोमेंट टॉर्क होता है।वर्म ड्राइव उच्च ट्रैकिंग सटीक क्षेत्र के लिए भी उपलब्ध है।
1. मजबूत उलट पल
2. लिफाफा कृमि ड्राइव को अपनाएं
3. बहु दांत संपर्क, उच्च भार क्षमता
4. सेल्फ-लॉकिंग फंक्शन
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
खुद- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 204 |
SE9 प्रदर्शन पैरामीटर्स
| नमूना: | क्षैतिज 9 इंच कीड़ा ड्राइव |
| रेटेड आउटपुट टॉर्क: | 4300 एनएम |
| झुकाव टोक़: | 45000 एनएम |
| अक्षीय भार: | 340 kN |
| रेडियल लोड: | 130 kN |
| टोर्क पकड़ना: | 31000 एनएम |
| क्षमता: | 40% |
| शुद्धता: | ≤0.1 डिग्री |
| स्व-लॉकिंग: | हाँ |
| वज़न: | 49 किग्रा |
