उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | मॉडल संख्या: | एसडीई12 |
|---|---|---|---|
| ओईएम: | उपलब्ध | आवेदन: | सौर ट्रैकिंग प्रणाली |
| IP रेटिंग: | IP67 | इनपुट वोल्टेज: | 24 वी डीसी |
| परिचालन तापमान: | -20 ℃ से + 120 ℃ | पोजिशनिंग सटीकता: | ＜0.01° |
| प्रमुखता देना: | slew drive motor,worm gear slew drive |
||

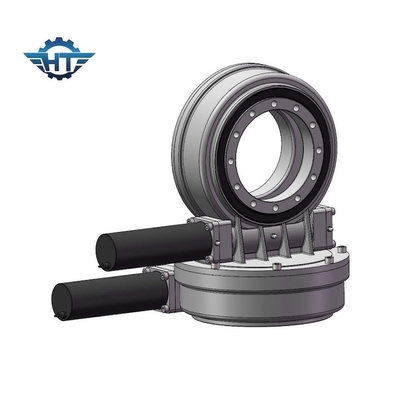

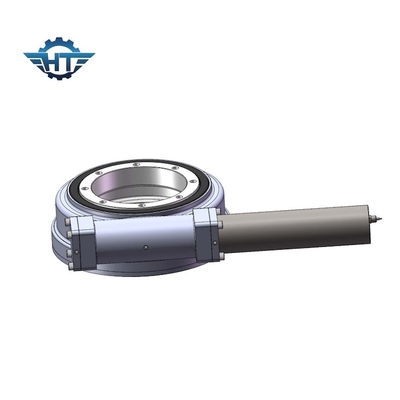

लोड होल्डिंग सोलर ट्रैकिंग सिस्टम के लिए उच्च परिशुद्धता डुअल एक्सिस NEMA34 स्लीव ड्राइव गियरबॉक्स
NEMA34 स्लीव ड्राइव गियरबॉक्स विवरण
हमारा स्लीविंग ड्राइव अधिकतम गियर टॉर्क और सबसे स्मूथ रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित है।विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर उद्योग, ट्रक क्रेन, मैन लिफ्ट और उपयोगिता उपकरण, हाइड्रोलिक अटैचमेंट, तेल उपकरण उपकरण, समुद्री क्रेन, टायर हैंडलर, डिगर्स और ऑटोमोटिव लिफ्ट शामिल हैं, लेकिन स्लीव ड्राइव का उपयोग कई अन्य अनुप्रयोगों में किया जाता है जिनमें लोड होल्डिंग की आवश्यकता होती है और घूर्णी क्षमता।हम अलग-अलग मोमेंट लोड क्षमताओं के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं।मानक स्लीव ड्राइव एक खुले आवास और सिंगल सेल्फ-लॉकिंग ऑवरग्लास वर्म शाफ्ट से सुसज्जित हैं।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।
स्लीव ड्राइव वर्म गियर, स्पर गियर, बेवल गियर के साथ हो सकती है।और अंदर की स्लीविंग रिंग के लिए भी, यह सिंगल-पंक्ति बॉल स्लीविंग रिंग हो सकती है, और डबल-पंक्ति बॉल स्लीविंग रिंग भी हो सकती है।डबल-पंक्ति वाला अधिक भार ले सकता है।इसे आपके आवेदन के आधार पर चुना जा सकता है।
डुअल एक्सिस स्लीव ड्राइव प्रदर्शन पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार(kN) | रेडियल लोड (kN) | क्षमता | परिशुद्धता(°) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
लाभ
1. परिशुद्धता: 0.1 डिग्री से कम
2. स्व-लॉकिंग
3. आईपी रेटिंग: IP66
4. सिस्टम को उच्च परिशुद्धता तरीके से पूरी तरह से स्वचालित ट्रैकिंग देने के लिए उच्च परिशुद्धता
5. फिक्स्ड माउंटिंग सिस्टम की तुलना में लगभग 45% अधिक बिजली उत्पादन प्राप्त करना
6. आसान स्थापना और हैंडलिंग
7. आसान रखरखाव
डुअल एक्सिस स्लीव ड्राइव
डुअल एक्सिस स्लीविंग ड्राइव के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल एक्सिस सोलर ट्रैकर है।दोहरी अक्ष ट्रैकिंग प्रणाली एक प्रकार की बिजली इकाई है जो किसी भी समय सौर पैनल को सूर्य के सामने रख सकती है और किसी भी समय सौर प्रकाश को सौर पैनल को लंबवत रूप से विकिरणित कर सकती है।डुअल एक्सिस स्लीव रिंग ड्राइव ट्रैकिंग परिशुद्धता और बिजली उत्पादन दक्षता में सुधार कर सकती है, जिसका अर्थ है कि डुअल एक्सिस स्लीव ड्राइव एक ही ड्राइव में एक कुशल और विश्वसनीय समाधान बनाने में सक्षम है।सीपीवी के लिए दोहरी अक्ष स्लीव ड्राइव को क्षैतिज, लंबवत या कई अक्षों के संयोजन पर लगाया जा सकता है।
स्लीविंग ड्राइव का उचित आकार कैसे चुनें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आवश्यक आउटपुट टोक़।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, हमारे स्लीविंग ड्राइव पर पैनल और माउंटिंग ब्रैकेट का वजन।
3. लोड आयाम और पिछले 10 वर्षों में आपके क्षेत्र में सबसे बड़ी हवा, जिसका उपयोग यह गणना करने के लिए किया जाता है कि क्या हमारे द्वारा अनुशंसित ड्राइव बड़ी हवा आने पर अधिकतम भार सहन कर सकती है।
4. आपके लिए आवश्यक आउटपुट गति जो हमें आपके लिए उपयुक्त मोटरों की अनुशंसा करने में मदद करेगी।
5. अन्य सूचनाएं जैसे बैकलैश, आईपी ग्रेड डिमांड आदि
