उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | SE21" |
|---|---|---|---|
| गियर अनुपात: | 125:1 | रेटेड आउटपुट टॉर्क: | 16 kNm |
| झुकाव टोक़: | 205 kNm | क्षमता: | 40% |
| रंग: | आरएएल 9006 या अनुरोध के अनुसार | ||
| प्रमुखता देना: | SE 21 वर्म गियर स्लीव ड्राइव,हाई टॉर्क वर्म गियर स्लीव गियरबॉक्स,50Mn वर्म गियर स्लीव ड्राइव |
||

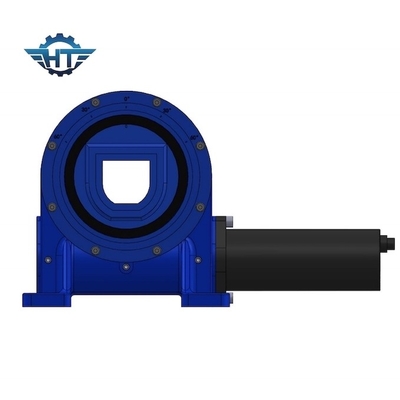

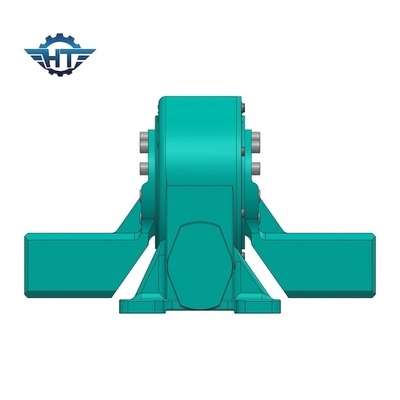

रोबोट और निर्माण मशीनरी के लिए SE21 हाई टॉर्क स्पीड रेड्यूसर वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण:
उद्गम-स्थान: जिआंगसू, चीन (मुख्यभूमि)
ब्रांड का नाम: हैंगटूओ
स्थिर अक्षीय रेटिंग:1600 केएन
स्टेटिक रेडियल रेटिंग: 640 KN
गतिशील अक्षीय रेटिंग: 385 KN
गतिशील रेडियल रेटिंग: 335 KN
स्थितिः नई
आउटपुट टॉर्क: 16 kNm
गियर अनुपात:125:1
टिल्टिंग मोमेंट टॉर्क: 205 KN.m
होल्डिंग टॉर्क: 105 KN.m
मोटर:125CC,160CC,200CC हाइड्रोलिक मोटर
बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
Hangtuo स्लीविंग ड्राइव और स्लीविंग बियरिंग/रिंग का उपयोग निर्माण उपकरण और ऑटोमेशन रोबोटिक्स सिस्टम, जैसे ट्रक माउंटेड क्रेन, ऑफशोर कार्नेस, एक्सकेवेटर के लिए किया जा सकता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
खुद- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हाँ | 204 |
लाभ
1. मजबूत उलट पल
2. लिफाफा कृमि ड्राइव को अपनाएं
3. बहु दांत संपर्क, उच्च भार क्षमता
4. सेल्फ-लॉकिंग फंक्शन
