उत्पाद विवरण:
|
| नमूना: | एसडीई7 | आवेदन: | डुअल एक्सिस सोलर ट्रैकर्स |
|---|---|---|---|
| इनपुट शक्ति: | प्रत्यावर्ती धारा दिष्ट धारा | प्रोडक्ट का नाम: | वर्टिकल स्लीविंग ड्राइव |
| संरक्षण वर्ग: | IP67 | गति सीमा: | नीचे से उच्चा |
| तापमान की रेंज: | -40 ℃ से + 120 ℃ | वोल्टेज की सीमा: | 12V से 24V |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

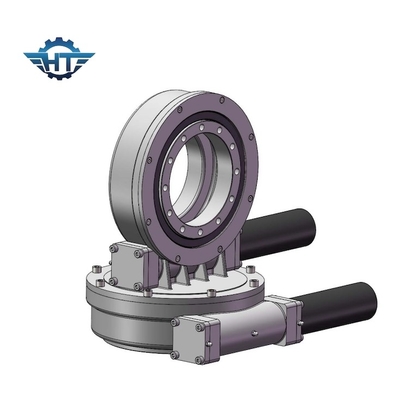

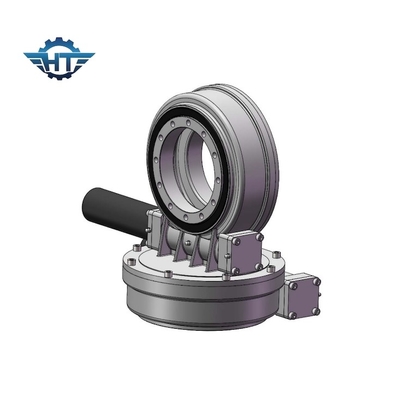

डुअल एक्सिस सोलर ट्रैकर्स के लिए नेमा 23 के साथ आईपी 66 वर्म और गियर स्ट्रक्चर स्लीव ड्राइव गियरबॉक्स एसडीई7
वर्म और गियर स्लीव ड्राइव विवरण
स्लीविंग ड्राइव एक गियरबॉक्स है जो रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूमने के लिए टॉर्क संचारित कर सकता है।रोटेशन एक ही अक्ष में या एक साथ कई अक्षों में हो सकता है। स्लीविंग ड्राइव गियरिंग, बियरिंग्स, सील्स, हाउसिंग, मोटर और अन्य सहायक घटकों का निर्माण करके और उन्हें एक यूनिसाइज्ड गियरबॉक्स में असेंबल करके बनाई जाती हैं।
स्लीविंग ड्राइव का व्यापक रूप से मॉड्यूलर ट्रेलरों, क्रेनों, लकड़ी पकड़ने वाले उपकरणों, हवाई कार्य मंच, सोलरट्रैकिंग सिस्टम, पवन ऊर्जा प्रणालियों आदि में उपयोग किया जाता है।
स्लीविंग ड्राइव उच्च अक्षांश क्षेत्रों के लिए उपयुक्त है और बिजली उत्पादन की दक्षता 35% से अधिक बढ़ जाएगी, जो सौर ऊर्जा उत्पादन प्रणाली की दक्षता में महत्वपूर्ण सुधार करेगी।
क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली के लिए, सौर पैनल का मुख्य शाफ्ट झुकाव कोण को सटीक रूप से ट्रैक करने के लिए कोण को समायोजित करेगा।इस प्रकार की स्लीविंग ड्राइव का उपयोग केवल कम अक्षांश वाले क्षेत्र के लिए किया जाता है।
स्लीविंग बियरिंग को इसके मुख्य घटक के रूप में अपनाकर, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को एक साथ सहन कर सकता है।सोलर ट्रैकिंग सिस्टम में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।
सौर ट्रैकिंग प्रणाली को क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली, झुका हुआ एकल-अक्ष ट्रैकर और दोहरी अक्ष सौर ट्रैकिंग प्रणाली में विभाजित किया गया है।
सोलर ट्रैकिंग सिस्टम में उपयोग की जाने वाली स्लीविंग ड्राइव मुख्य रूप से सिंगल एक्सिस (एसई सीरीज), डुअल एक्सिस (एसडीई सीरीज) और वर्टिकल टाइप (वीई सीरीज) हैं।और सबसे आम इस्तेमाल किए जाने वाले मॉडल SE3, SE5, SE7, SE9 हैं;एसडीई3, एसडीई7, वीई7, वीई9।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार(kN) | रेडियल लोड (kN) | क्षमता | परिशुद्धता(°) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
विश्वसनीयता
हमारी एसडीई डुअल-एक्सिस स्लीविंग ड्राइव सटीक 3डी पोजिशनिंग के 30 साल के फील्ड लाइफ टाइम के लिए आश्वस्त हैं।एसडीई ड्राइव एकल ड्राइव में एक कुशल और विश्वसनीय समाधान तैयार करते हैं।हम फील्ड लाइफ को अधिकतम करने के लिए आईएसओ 9001, सीई प्रमाणपत्रों द्वारा निर्धारित मानकों का उपयोग करके अपने सभी घटकों और कच्चे माल को योग्य बनाते हैं।
स्लीविंग ड्राइव का उचित आकार कैसे चुनें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आवश्यक आउटपुट टोक़।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, हमारे स्लीविंग ड्राइव पर पैनल और माउंटिंग ब्रैकेट का वजन।
3. लोड आयाम और पिछले 10 वर्षों में आपके क्षेत्र में सबसे बड़ी हवा, जिसका उपयोग यह गणना करने के लिए किया जाता है कि क्या हमारे द्वारा अनुशंसित ड्राइव बड़ी हवा आने पर अधिकतम भार सहन कर सकती है।
4. आपके लिए आवश्यक आउटपुट गति जो हमें आपके लिए उपयुक्त मोटरों की अनुशंसा करने में मदद करेगी।
5. अन्य सूचनाएं जैसे बैकलैश, आईपी ग्रेड डिमांड आदि
