| Brand Name: | HT |
| Model Number: | वीई5" |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

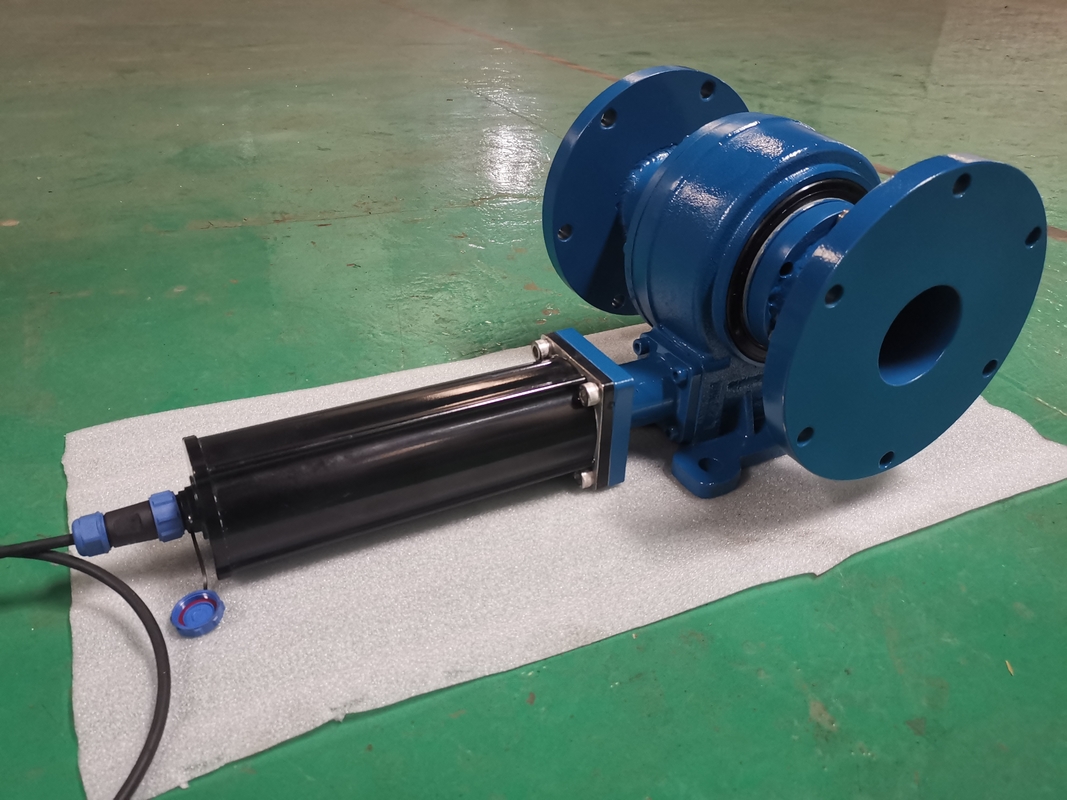

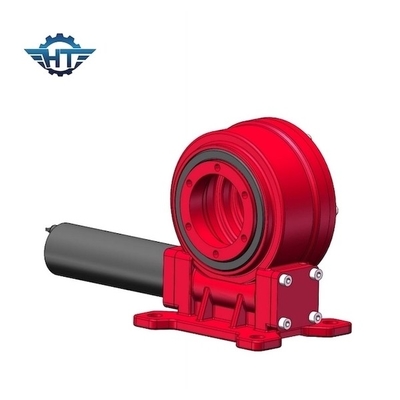

क्षैतिज सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 5 इंच छोटा वर्म गियर स्लीव ड्राइव
छोटा बैकलश स्लीव ड्राइव विवरण
स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जिसे आमतौर पर स्लीविंग रिंग कहा जाता है, जो आमतौर पर वर्म, स्लीविंग रिंग, हाउसिंग, मोटर और अन्य घटकों से बना होता है।मुख्य घटकों के लिए बेयरिंग स्लीविंग हैं, वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने वाले क्षणों का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नई स्लीविंग ड्राइव में आसान इंस्टॉलेशन, आसान रखरखाव और अधिक से अधिक इंस्टॉलेशन स्पेस की सुविधा है।हमने ग्राहक के विभिन्न अनुप्रयोगों को पूरा करने के लिए सामान्य बैकलैश प्रकार और छोटे बैकलैश प्रकार का निर्माण किया।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
फ्रेस्नेल सिस्टम में स्लीविंग ड्राइव का अनुप्रयोग
फ्रेस्नेल टाइप सीएसपी प्लांट भी लीनियर फोकसिंग सिस्टम से संबंधित है, जो जमीन के करीब रखे गए लगभग फ्लैट मिरर जंक्शनों (सिंगल-एक्सिस सन ट्रैकिंग के साथ लीनियर फ्रेस्नेल मिरर) की बहुलता का उपयोग करता है, और रोटेटिंग ट्रैकिंग डिवाइस हमेशा दर्पणों को संरेखित करता है। ऊपर के द्वितीयक सांद्रक को सूर्य के प्रकाश को परावर्तित करता है, और फिर इसे आगे ट्यूबलर कलेक्टर पर इकट्ठा करता है, और फिर बिजली उत्पन्न करने के लिए गर्मी हस्तांतरण माध्यम को गर्म करता है।
