उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | SE3" |
|---|---|---|---|
| गियर अनुपात: | 31:1 | क्षमता: | 40% |
| रंग: | आरएएल 9006 या अनुरोध के अनुसार | आवेदन पत्र: | सिंगल एक्सिस सोलर ट्रैकर्स |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | एनकोडर: | हाँ |
| प्रमुखता देना: | सोलर ट्रैकर्स वर्म गियर स्लीव ड्राइव,प्लैनेटरी गियर मोटर वर्म स्लीव ड्राइव,42CrMo वर्म गियर स्लीव ड्राइव |
||

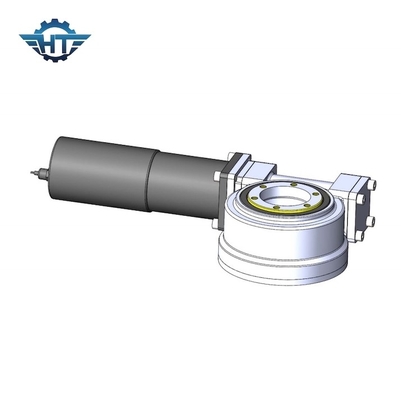

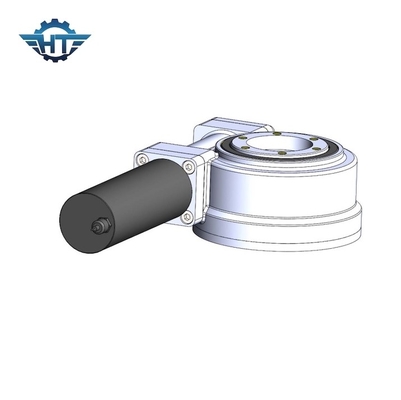

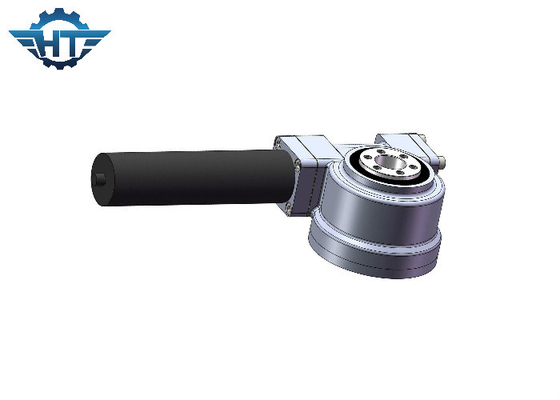

SE1 स्मॉल वर्म गियर सिंगल एक्सिस सोलर ट्रैकर्स के लिए प्लैनेटरी गियर मोटर के साथ स्लीव ड्राइव
छोटा कृमि गियर स्लीव ड्राइव विवरण:
स्लीविंग ड्राइव के लिए, पीवी, सीपीवी और सौर थर्मल पावर ट्रैकिंग क्षेत्रों में नियमित और सटीक ट्रैकिंग आवश्यकताओं दोनों को पूरा करने के लिए 60 से अधिक मॉडलों के साथ 1" से 25" तक 11 विभिन्न आकार उपलब्ध हैं।Hangtuo ने सख्त गुणवत्ता नियंत्रण प्रणाली लागू की है, इस बीच, हमने ISO9001-2008 गुणवत्ता प्रणाली प्रमाणन पारित किया है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किलो |
मोटर चयन
वैकल्पिक आइटम: ब्रश डीसी मोटर्स (12V/24V/48V) हॉल सेंसर के साथ या बिना, ब्रशलेस डीसी गियर मोटर्स, एसी मोटर (220V / 380V), एनकोडर।
इंस्टालेशन
SE1 स्लीविंग ड्राइव को लंबवत और क्षैतिज रूप से स्थापित किया जा सकता है।
बेहतर सुरक्षा के लिए स्लीविंग ड्राइव्स को सोलर या मेचिनरी अनुप्रयोगों में क्षैतिज रूप से उल्टा माउंट करने की सलाह दी जाती है।यदि आवश्यक हो, तो इसे लंबवत रूप से भी लगाया जा सकता है, लेकिन अतिरिक्त समर्थकों की आवश्यकता होती है।
