उत्पाद विवरण:
|
| गियर अनुपात: | 31:1 | सामग्री: | कच्चा लोहा |
|---|---|---|---|
| नमूना: | एसडीई3 | बढ़ते विधि: | निकला हुआ |
| परिचालन तापमान: | -40 ℃ ~ + 120 ℃ | आउटपुट गति: | ＜1 आरपीएम |
| प्रोडक्ट का नाम: | वर्टिकल स्लीविंग ड्राइव | सुरक्षा स्तर: | IP66 |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

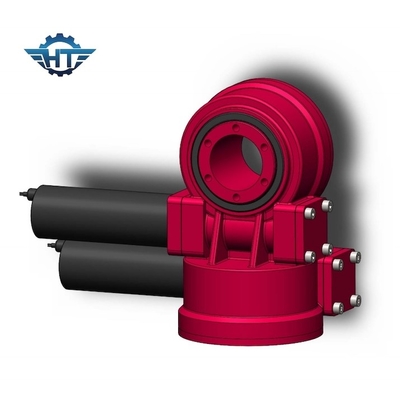

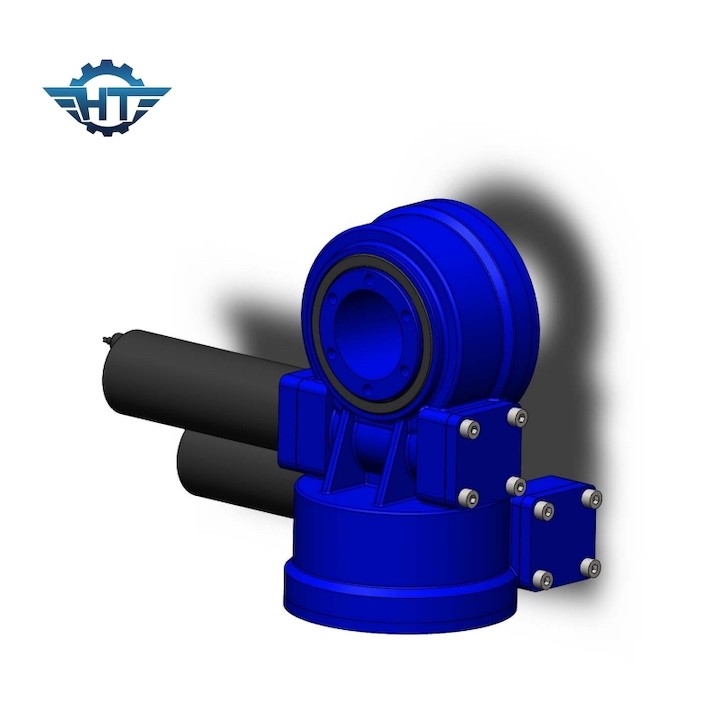

डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए उच्च परिशुद्धता SDE3 स्लीविंग ड्राइव गियरबॉक्स
उच्च परिशुद्धता SDE3 स्लीविंग ड्राइव विवरण
स्लीव ड्राइव का उपयोग अक्षीय और रेडियल बलों के समवर्ती संचरण के साथ-साथ झुकाव क्षणों के संचरण के लिए किया जाता है।स्लीविंग ड्राइव में लिफ़ाफ़ा वर्म, मेशिंग गियर, हाइड्रोलिक या इलेक्ट्रिक ड्राइवर और एक पूरी तरह से संलग्न आवास शामिल होता है।हमारी सभी श्रृंखलाएं ऑवरग्लास वर्म गियर के साथ डिज़ाइन की गई हैं।
एसडीई मॉडल स्लीविंग ड्राइव का तकनीकी डेटा
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार(kN) | रेडियल लोड (kN) | क्षमता | परिशुद्धता(°) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
विशेषताएँ
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टॉर्क
2. आवरणयुक्त कीड़ा अंदर चला जाता है
3. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
4. सेल्फ-लॉकिंग फ़ंक्शन
आवेदन
डुअल एक्सिस स्लीविंग ड्राइव का उपयोग डुअल एक्सिस सौर ट्रैकर, हेलियोस्टैट्स, टॉवर हीट केंद्रित जनरेटर, केंद्रित फोटोवोल्टिक (सीपीवी), डिश जनरेटर और उपग्रह एंटीना में किया जाता है।
1. दोहरी अक्ष सौर ट्रैकिंग प्रणाली के लिए स्लीविंग ड्राइव
2. सैटेलाइट ट्रैकिंग सिस्टम के लिए स्लीविंग ड्राइव
3. कंसन्ट्रेट पीवी ट्रैकिंग सिस्टम के लिए स्लीविंग ड्राइव
प्रश्नोत्तर
1. मैं कैसे चुन सकता हूँ?
कृपया आवश्यक मोटरों के पहिये के व्यास का आकार, चौड़ाई, वोल्टेज, शक्ति और नो-लोड गति निर्दिष्ट करें।
2. क्या मैं गुणवत्ता और बाज़ार का परीक्षण करने के लिए पहले से नमूने ले सकता हूँ?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूनों की कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + माल ढुलाई
आपके द्वारा उपयुक्त गियर मोटर चुनने के बाद हम आपको सर्वोत्तम शिपिंग लागत देंगे
4. आप नमूने कैसे भेजते हैं?
यह ध्यान में रखते हुए कि नमूना मात्रा बड़ी नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूनों का समर्थन करते हैं
5. आपकी न्यूनतम ऑर्डर मात्रा क्या है?
नमूनों की पुष्टि के बाद 10 सेट
6. आपकी डिलीवरी का समय क्या है?
मानक नमूनों के लिए: 7 दिनों के भीतर;बैच ऑर्डर के लिए: 25 दिनों के भीतर।
