उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | आदर्श: | एसडीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 13200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

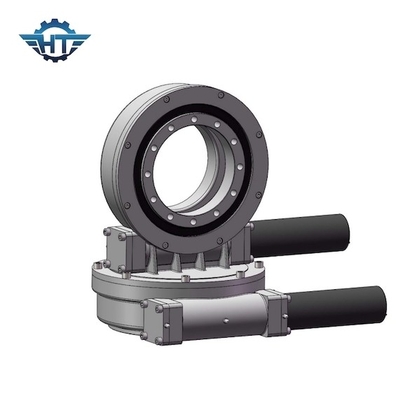

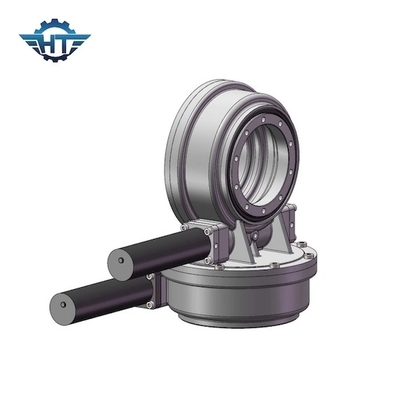

सोलर हीट के लिए सेल्फ लॉकिंग गियर के साथ हाई ट्रांसमिशन रेश्यो SDE7 स्लीव ड्राइव ट्रैकर्स
SDE7 स्लीव ड्राइव विवरण
सीएसपी संयंत्रों में, विशेष रूप से टॉवर सीएसपी संयंत्रों में, स्लीविंग ड्राइव ट्रैकिंग सिस्टम का मुख्य घटक है, दर्पण क्षेत्र के कुशल ध्यान को प्राप्त करने के लिए हेलियोस्टैट्स के अज़ीमुथ और पिच आंदोलनों को चला रहा है, प्रकाश ऊर्जा की उपयोग दर में सुधार करता है, और सुनिश्चित करता है सीएसपी स्टेशन।बिजली उत्पादन का।
डुअल एक्सिस स्लीविंग ड्राइव उन स्थितियों के लिए एकदम सही हैं, जिन्हें लंबवत और क्षैतिज रूप से घुमाने की आवश्यकता होती है।विशिष्ट अनुप्रयोगों में दोहरी धुरी सौर ट्रैकर्स, उपग्रह और रडार व्यंजन, मशीनें शामिल हैं जिन्हें दोनों दिशाओं में 360 डिग्री चलने की आवश्यकता होती है।
Changzhou Hangtuo मैकेनिकल कं, लिमिटेड एक पेशेवर निर्माता और स्लीविंग बेयरिंग / स्लीविंग रिंग / स्लीव सर्कल, स्लीविंग ड्राइव / स्लीव ड्राइव का निर्यातक है, जो मुख्य रूप से पोर्ट मशीनरी, खनन मशीनरी, वेल्डिंग मशीनरी, निर्माण वाहनों, मॉड्यूलर वाहनों, सिंगल में लागू होते हैं। या दोहरी धुरी सौर ट्रैकिंग सिस्टम, और छोटी पवन ऊर्जा प्रणाली, उपग्रह, एंटीना इत्यादि।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
विशेषताएँ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
4. सेल्फ-लॉकिंग फंक्शन
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
