उत्पाद विवरण:
|
| नमूना: | वीई7 | गियर अनुपात: | 57:1 |
|---|---|---|---|
| आवेदन पत्र: | केंद्रित पावर स्टेशन | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 12/24 वीडीसी ग्रहीय गियर मोटर | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | खड़ा | रखरखाव: | नि: शुल्क |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से कम |
| प्रमुखता देना: | worm drive gearbox,worm gear motor |
||

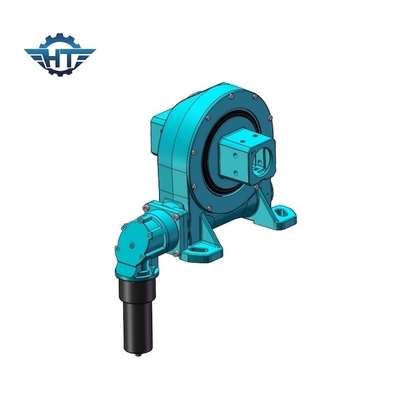

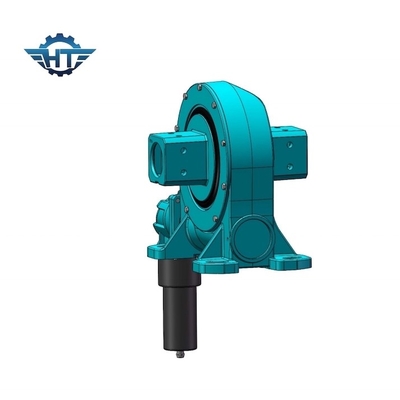

पीवी स्टेशनों और केंद्रित पावर स्टेशनों के लिए 7 इंच वर्टिकल सिंगल एक्सिस वर्म गियर स्लीव ड्राइव
सिंगल एक्सिस वर्म गियर विवरण:
समारोह
स्लीविंग ड्राइव मानक वर्म तकनीक के साथ कार्य करते हैं, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए चालक के रूप में कार्य करता है, सामान्य तौर पर, शाफ्ट इलेक्ट्रिक गियर मोटर द्वारा संचालित होता है।
गियर अनुपात
क्षैतिज कृमि का घुमाव स्क्रू अक्ष के लंबवत अक्ष के बारे में एक गियर को बदल देता है।यह संयोजन संचालित सदस्य की गति को कम करता है और इसके टोक़ को भी गुणा करता है;गति कम होने पर इसे आनुपातिक रूप से बढ़ाना। शाफ्ट का गति अनुपात कृमि पर धागों की संख्या के संबंध में कीड़ा पहिया या गियर में दांतों की संख्या पर निर्भर करता है।
घंटा का कीड़ा
हमारे स्लीविंग ड्राइव ऑवरग्लास वर्म तकनीक का उपयोग कर रहे हैं, जिसमें वर्म को गियर में अधिक दांतों को जोड़ने के लिए आकार दिया जाता है।इससे दांतों के जुड़ाव में वृद्धि हुई है, जिससे अधिक ताकत, दक्षता और स्थायित्व प्राप्त हुआ है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
मापदंडों
| नमूना: | वीई7 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रैंड | हांग्तुओ | टाइप | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 1750 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 5 के एनएम | टोर्क पकड़ना | 9.2 कश्मीर एनएम |
| स्थिर अक्षीय रेटिंग | 34 केएन | स्टेटिक रेडियल रेटिंग | 58 केएन |
| गतिशील अक्षीय रेटिंग | 17 केएन | गतिशील रेडियल रेटिंग | 38 केएन |
| गियर अनुपात | 57:1 | क्षमता | 40% |
अनुप्रयोग
सोलर ट्रैकर्स, विंड टर्बाइन, सैटेलाइट और रडार डिश, ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी इक्विपमेंट, हाइड्रोलिक इक्विपमेंट अटैचमेंट, ऑयल टूल इक्विपमेंट, टायर हैंडलर्स, डिगर एस और ऑटोमोटिव लिफ्ट्स।
