उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | एसडीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 13200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

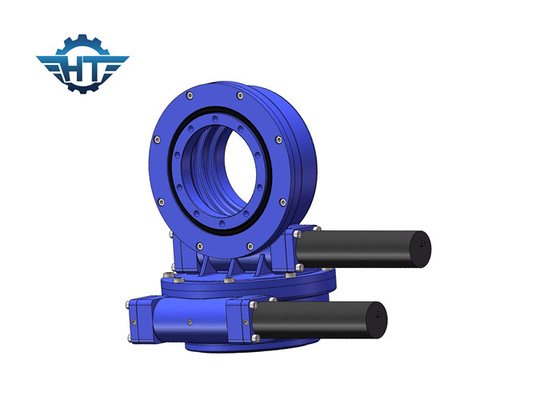

सोलर थर्मल पावर के लिए लिफाफा वर्म गियर डुअल एक्सिस स्लीव ड्राइव गियरबॉक्स
वर्म गियर डुअल एक्सिस स्लीव ड्राइवविवरण
सौर तापीय बिजली उत्पादन का सिद्धांत एक दर्पण के माध्यम से सौर कलेक्टर डिवाइस में सूर्य के प्रकाश को इकट्ठा करना है, कलेक्टर डिवाइस में गर्मी हस्तांतरण माध्यम (तरल या गैस) को गर्म करने के लिए सौर ऊर्जा का उपयोग करना है, और फिर भाप बनाने के लिए पानी को गर्म करना है, जो बिजली पैदा करने के लिए जनरेटर चलाता है या सीधे चलाता है।सामान्य तौर पर, सौर तापीय बिजली उत्पादन में निम्नलिखित चार प्रकार होते हैं: गर्त, टॉवर, डिश (डिस्क), और फ्रेस्नेल।
गर्त
गर्त प्रकार की सौर तापीय विद्युत उत्पादन प्रणाली को गर्त परवलयिक दर्पण सौर तापीय विद्युत उत्पादन प्रणाली कहा जाता है।गर्त प्रकार परवलयिक ध्यान केंद्रित करने वाले संग्राहकों को श्रृंखला और समानांतर में व्यवस्थित किया जाता है, काम करने वाले माध्यम को गर्म करते हुए, सुपरहीटेड स्टीम उत्पन्न करते हैं, और बिजली उत्पन्न करने के लिए स्टीम टरबाइन जनरेटर सेट को चलाते हैं।
मीनार
1973 में, दुनिया भर में तेल संकट के प्रकोप ने सौर प्रौद्योगिकी के अनुसंधान और विकास को प्रेरित किया।सौर कोशिकाओं की तुलना में, कीमत अधिक है और दक्षता कम है।सौर तापीय बिजली उत्पादन की दक्षता अपेक्षाकृत अधिक है और प्रौद्योगिकी अपेक्षाकृत परिपक्व है।
थाली
डिस्क प्रकार (डिश के रूप में भी जाना जाता है) सौर तापीय विद्युत उत्पादन प्रणाली दुनिया की पहली सौर ऊर्जा प्रणाली है।यह कई दर्पणों से बना एक परवलयिक दर्पण से बना है।यह परवलयिक का फोकस प्राप्त करता है और रिसीवर में गर्मी हस्तांतरण माध्यम गरम किया जाता है।लगभग 750 ℃ पर बिजली उत्पन्न करने के लिए इंजन को चलाएँ।
Fresnel
कार्य सिद्धांत गर्त प्रकार के फोटोथर्मल बिजली उत्पादन के समान है, सिवाय इसके कि दर्पण के बजाय फ्रेस्नेल संरचना कंडेनसर का उपयोग किया जाता है।यह इसे अपेक्षाकृत सस्ता बनाता है, लेकिन दक्षता तदनुसार कम हो जाती है।
क्योंकि इस तरह की प्रणाली में केवल कुछ ही बार ध्यान केंद्रित किया जाता है, गर्म जल वाष्प की गुणवत्ता अधिक नहीं होती है, जिससे पूरे सिस्टम की वार्षिक बिजली उत्पादन क्षमता केवल 10% तक पहुंच सकती है;लेकिन प्रणाली की सरल संरचना और भाप उत्पन्न करने के लिए गर्मी हस्तांतरण माध्यम के प्रत्यक्ष उपयोग के कारण, इसके निर्माण और रखरखाव की लागत भी अपेक्षाकृत कम है।
SDE7 स्लीविंग ड्राइव के पैरामीटर
| प्रोडक्ट का नाम | 43Nm 24Vdc गियर मोटर्स के साथ SDE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 380V / 220V एसी मोटर;स्टेपर मोटर ;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सोलर ट्रैकिंग सिस्टम, इंडस्ट्रियल मशीनर |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर्स
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
आवेदन पत्र
