उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | एसडीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 13200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

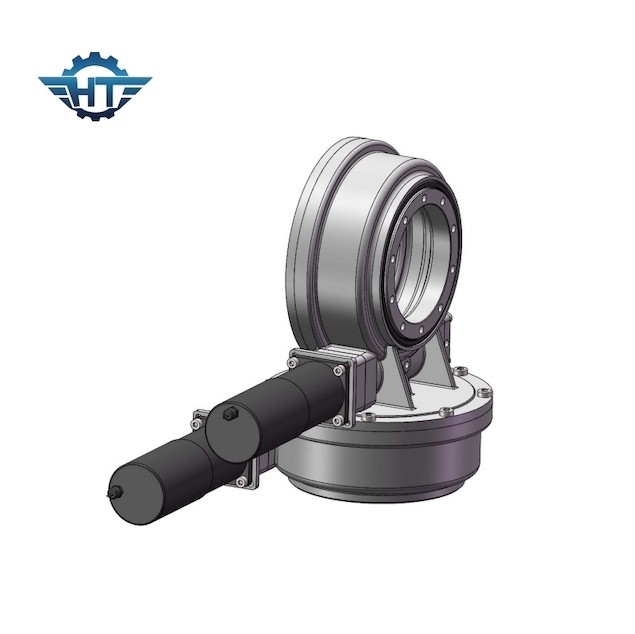

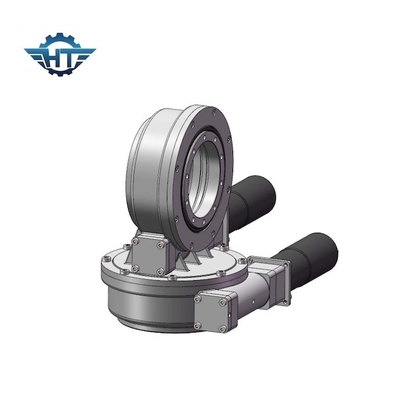

IP66 डुअल एक्सिस स्लीव ड्राइव गियरबॉक्स, सन ट्रैकिंग के लिए सेल्फ लुब्रिकेट
विवरण
सोलर ट्रैकर सिस्टम में सिंगल एक्सिस और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम शामिल हैं।सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम में टिल्टेड और फ्लैट सिंगल ट्रैकिंग सिस्टम शामिल हैं।
एक दोहरी धुरी सौर ट्रैकिंग प्रणाली के लिए, विभिन्न ब्रैकेट संरचना के आधार पर, तीन प्रकार के स्लीव ड्राइव समाधान लागू किए जा सकते हैं:
1. दो क्षैतिज (एसई प्रकार) एकल अक्ष स्लीव ड्राइव का उपयोग करें।
2. एक क्षैतिज (एसई प्रकार) और दूसरा लंबवत (सीई प्रकार) का उपयोग करें।
3. एक दोहरी धुरी स्लीव ड्राइव का उपयोग करें।(एसडीई प्रकार)
वे सभी समाधान सूर्य को लंबवत और क्षैतिज रूप से ट्रैक कर सकते हैं, जिसका अर्थ है कि सूर्य को हर समय सीधे सूर्य के प्रकाश से ट्रैक करना।
SDE7 स्लीविंग ड्राइव प्रमुख पैरामीटर्स
| प्रोडक्ट का नाम | SDE7 स्लीव ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 12/24/48 वीडीसी मोटर;स्टेपर मोटर;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;सीपीवी/एचसीपीवी;सौर डिश;सौर टावर |
| आवेदन सुविधा | सोलर ट्रैकिंग सिस्टम, इंडस्ट्रियल मशीनर |
| पैनल का अनुशंसित वर्ग | 30 वर्ग मीटर |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर्स
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
आवेदन पत्र
सौर ऊर्जा के लिए: इसे बिजली उत्पादन की दक्षता बढ़ाने के लिए सौर ट्रैकिंग प्रणाली में डिजाइन किया गया है।औद्योगिक उपयोग: मुख्य रूप से दो वस्तुओं को चलाने के लिए उपयोग किया जाता है जो एक दूसरे के सापेक्ष 360 डिग्री पर घूमते हैं।
