उत्पाद विवरण:
|
| सामग्री: | क्यूटी | गारंटी: | 5 साल |
|---|---|---|---|
| सेवा: | OEM डिजाइन | धुरी घुमाएँ: | दो अक्ष |
| रंग: | चमकीला भूरा | स्थापना वेबसाइट: | छत और मैदान |
| पैकेजिंग: | प्लाईवुड | आवेदन: | डुअल एक्सिस सोलर ट्रैकिंग सिस्टम |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

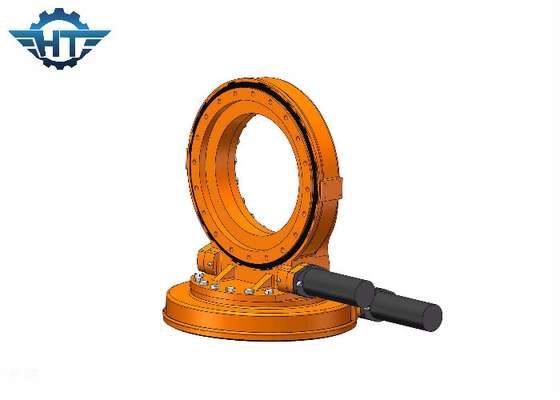

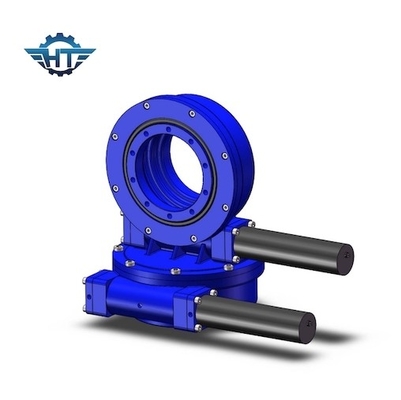

डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए लॉन्ग लाइफ और हाई प्रिसिजन स्लीव ड्राइव गियरबॉक्स
SDE12 स्लीव ड्राइव गियरबॉक्स विवरण:
होल्डिंग टॉर्क: 40560 एनएम
स्थिर अक्षीय रेटिंग: 77 kN
स्टेटिक रेडियल रेटिंग: 190 kN
गियर अनुपात: 78:1
ट्रैकिंग सटीक: 0.1
टिल्टिंग मोमेंट टॉर्क: 25000 एनएम
आउटपुट टॉर्क: 5800 एनएम
वजन: 160 किलो
Hangtuo स्लीविंग ड्राइव में मुख्य रूप से एक स्लीविंग बियरिंग, एक वर्म गियर, हाउसिंग और एक हाइड्रोलिक या एक इलेक्ट्रिक मोटर होता है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
आवेदन
संलग्न हाउसिंग स्लीविंग ड्राइव का व्यापक रूप से विभिन्न इंजीनियरिंग अनुप्रयोगों में उपयोग किया जाता है जैसे कि भारी लोडर ट्रांसपोर्टर, हार्बर मोबाइल क्रेन, शिप लिफ्टिंग, क्लॉ ट्रक, कंटेनर लिफ्ट क्रेन, और जंगम गैन्ट्री क्रेन, माइन मशीन, एक्सकेवेटर, कंक्रीट मशीन, पेपर मशीन। साथ ही पवन ऊर्जा उत्पादन प्रणाली भी हमारे स्लीविंग ड्राइव का उपयोग करती है।
जब सौर ऊर्जा उद्योग में एक स्लीविंग ड्राइव का उपयोग किया जाता है, तो उपयोगकर्ताओं को सौर पैनलों के वास्तविक क्षेत्र के अनुसार एक आदर्श का चयन करना होता है।
आम तौर पर, 3 इंच की स्लीविंग ड्राइव 3-5㎡ सौर पैनल, 10-17㎡ सौर पैनल के लिए 7 इंच, 18-30㎡ के लिए 9 इंच, 31-45㎡ के लिए 12 इंच, और 14 इंच के साथ आने वाली सौर ऊर्जा प्रणाली के लिए उपयुक्त है। 46-60㎡ के लिए।
