उत्पाद विवरण:
|
| प्रकार: | संलग्न आवास | सामग्री: | 42CrMo, 50Mn |
|---|---|---|---|
| परिवहन मार्ग: | समुद्र, वायु, एक्सप्रेस द्वारा | दक्षता: | 40% |
| नमूना: | सिंगल एक्सिस | अनुपात: | 78:1 |
| आईपी ग्रेड: | IP66 | आवेदन: | सौर पैनल ट्रैकिंग सिस्टम |
| प्रमुखता देना: | सीई सिंगल एक्सिस स्लीविंग ड्राइव,सिंगल एक्सिस स्लीविंग ड्राइव 12 इंच,संलग्न स्लीविंग ड्राइव 12 इंच |
||

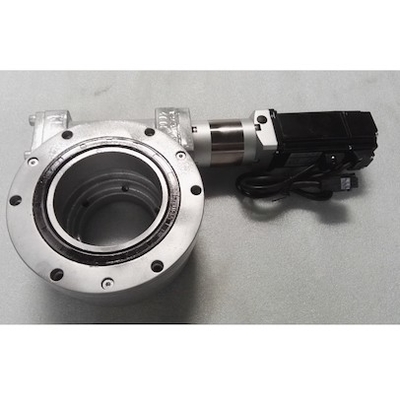

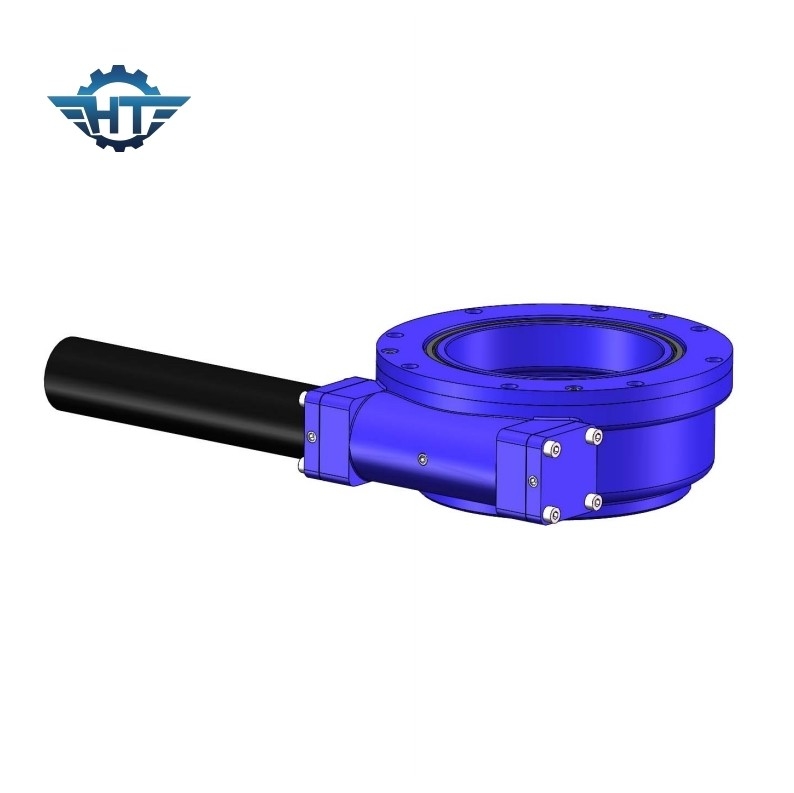

सीई सिंगल एक्सिस वर्म गियर स्लीव ड्राइव, 12 इंच सोलर पैनल ट्रैकिंग सिस्टम
वर्म गियर स्लीव ड्राइव्स विवरण
स्लीव ड्राइव एक नए प्रकार का स्लीव उत्पाद है, जो माउंट करने में आसान है और अधिक स्थान बचाता है।स्लीव ड्राइव में वर्म, स्लीव रिंग, होजिंग, मोटर वगैरह होते हैं।मुख्य भाग स्लीविंग बेयरिंग है, इसलिए स्लीव ड्राइव एक ही समय में अक्षीय, रेडियल लोडिंग और टाइटलिंग पल भी सहन कर सकता है।
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
अनुप्रयोग
सिंगल एक्सिस ट्रैकिंग सिस्टम
सिंगल-अक्ष ट्रैकिंग विभिन्न लेआउट योजनाओं के साथ एक लिंकेज संरचना बनाना आसान है, और बिजली संरचना और नियंत्रण प्रणाली की लागत को और कम करने के लिए एक इलेक्ट्रिक पुश रॉड लिंकेज योजना भी जोड़ा जा सकता है।
दोहरी धुरी ट्रैकिंग प्रणाली
डुअल-एक्सिस ट्रैकिंग सिस्टम के साथ, लिंकेज स्कीम बनाना मुश्किल है, और घटकों की संख्या सीमित होगी।इसके अलावा, डुअल-एक्सिस ट्रैकिंग सिस्टम के कारण, दो स्वतंत्र पावर एक्ट्यूएटर हैं।एकल-अक्ष जटिल नियंत्रण प्रणाली की तुलना में।यह परेशानी उपकरण रखरखाव की समस्या पैदा करता है।और निवेश एकल अक्ष की तुलना में अपेक्षाकृत अधिक है
क्षैतिज सिंगल-एक्सिस ट्रैकिंग, इंक्लाइन सिंगल-एक्सिस ट्रैकिंग और डुअल-एक्सिस ट्रैकिंग की संरचनात्मक रखरखाव सुविधाओं की व्यापक रूप से तुलना करें, साथ ही 30 डिग्री से नीचे के अक्षांश वाले क्षेत्रों में बिजली उत्पादन की वृद्धि दर की तुलना करें, यह उपयोग करने के लिए उपयुक्त है क्षैतिज एकल-अक्ष ट्रैकिंग प्रणाली या एक इच्छुक एकल-अक्ष ट्रैकिंग प्रणाली।35 डिग्री से अधिक अक्षांश वाले क्षेत्र दोहरे अक्ष ट्रैकिंग सिस्टम के लिए उपयुक्त हैं।
