उत्पाद विवरण:
|
| ब्रांड नाम: | Hangtuo | सामग्री: | 50Mn, 42CrMo |
|---|---|---|---|
| आदर्श: | लंबवत प्रकार | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| मोटर: | 12/24वीडीसी | रखरखाव: | नि: शुल्क |
| रंग: | के रूप में अनुरोध किया | स्व ताला: | हां |
| प्रमुखता देना: | सोलर वर्टिकल स्लीविंग ड्राइव गियरबॉक्स,वर्टिकल IP66 स्लीविंग ड्राइव,सिंगल सोलर ट्रैकर्स वर्टिकल स्लीविंग ड्राइव |
||

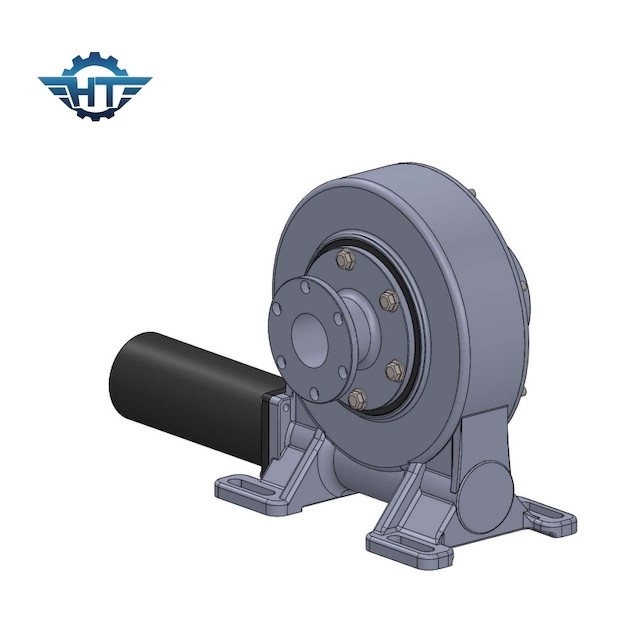

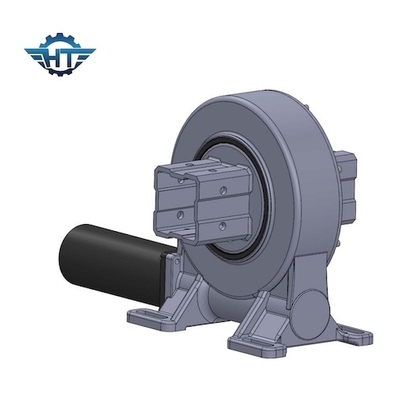

क्षैतिज एकल सौर ट्रैकर्स के लिए रखरखाव मुक्त IP66 सोलर स्लीव ड्राइव गियरबॉक्स
सोलर स्लीव ड्राइव गियरबॉक्स विवरण:
भरोसेमंद डिलीवरी - अधिकांश ऑर्डर 15 दिनों या उससे कम समय में शिप हो जाते हैं
तकनीकी सहायता - इंजीनियर मदद के लिए खड़े हैं
उचित मूल्य पर उच्च गुणवत्ता वाली स्लीविंग ड्राइव - हमारे पास सभी प्रमुख ब्रांडों की गुणवत्ता से मिलते या उससे अधिक उत्पादों के साथ हमारा अपना कारखाना है और हम आपको बजट के भीतर रखने के लिए विभिन्न आदेशों के आधार पर आर्थिक शिपिंग विधियों का उपयोग करेंगे।
संचालन और रखरखाव-संचालन और रखरखाव सेवाएं आपके ओवरहेड और शुल्क को कम करती हैं।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
इंस्टालेशन
1. तैयारी
1.1 शारीरिक क्षति के लिए स्लीव ड्राइव की जाँच करें।
1.2 साफ सहायक सतह
2. बढ़ते बोल्ट
गियरबॉक्स निर्माता के रूप में, हम उपयोग किए गए माउंटिंग फास्टनरों की आपूर्ति, वारंट या अनुशंसा नहीं करते हैं।कृपया इस आइटम को निर्दिष्ट करने में बहुत सावधानी बरतें जो हमारे उत्पाद को आपके साथ जोड़ देगा।
निर्धारित आकार, संख्या और गुणवत्ता ग्रेड का उपयोग किया जाएगा।
ग्रिप अनुपात (पकड़ की लंबाई से बोल्ट के व्यास तक) को न्यूनतम 1.5 से अधिकतम ≤2 तक देखा जाना चाहिए।
पूरी तरह से थ्रेडेड शाफ्ट वाले बोल्ट की अनुमति नहीं होनी चाहिए।
गैर-अनुपालन के मामले में स्लीव ड्राइव फ़ंक्शन, जीवनकाल और बोल्ट कनेक्शन का स्थायित्व प्रभावित होता है।
उपयुक्त आकार के फ्लैट वाशर का उपयोग करें और कसने वाले टोरों की ताकत पसंद करें ताकि अनुमेय इंटरफेसियल दबाव से अधिक न हो।
माउंटिंग बोल्ट सामान्य मामलों में सही प्रीलोडिंग द्वारा पर्याप्त रूप से सुरक्षित होते हैं।
सूचना: स्प्लिट रिंग्स, स्प्लिट वाशर आदि का उपयोग अनुमन्य नहीं है।
बढ़ते बोल्ट के लिए कसने वाला टोक़ और प्रारंभिक प्रीलोड।
|
कसने वाला टॉर्क |
बढ़ते बोल्ट आयाम |
|||||
| कक्षा |
एम6 (1/4-20UNC) |
एम8 (5/16-18UNC) |
एम10 (3/8-16UNC) |
एम12 (7/16-14UNC) |
एम16 (5/8-11UNC) |
एम20 (3/4-10UNC) |
| कक्षा 8.8 | 10.2 एनएम | 24.7 एनएम | 49 एनएम | 85.5 एनएम | 212.2 एनएम | 414 एनएम |
| कक्षा 10.9 | 14.3 एनएम | 34.8 एनएम | 68.9 एनएम | 120.2 एनएम | 298.4 एनएम | 582.1 एनएम |
| कक्षा 12.9 | 17.2 एनएम | 41.7 एनएम | 82.7 एनएम | 144.2 एनएम | 358.1 एनएम |
689.5 एनएम |
