उत्पाद विवरण:
|
| नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| क्षमता: | 40% | प्रकार: | क्षैतिज श्रृंखला |
| आवेदन: | सौर संयंत्र | OEM सेवा: | उपलब्ध |
| उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 24V डीसी मोटर्स |
| प्रमुखता देना: | 9 इंच वर्म गियर स्लीव ड्राइव,वर्म गियर स्लीव ड्राइव 24VDC,24VDC मोटर स्लीविंग रिंग ड्राइव |
||

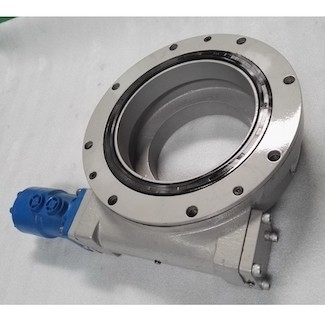

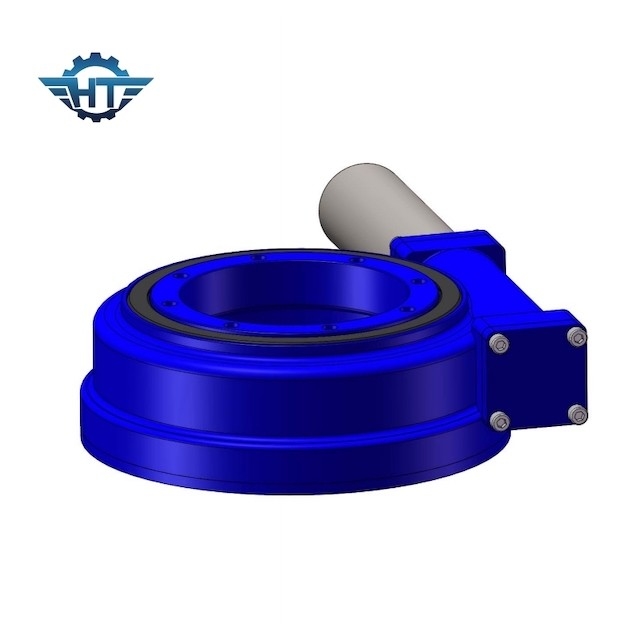

सोलर प्लांट के लिए 24V डीसी स्टेपर मोटर्स, ड्राइवर्स और एनकोडर के साथ स्लीविंग रिंग ड्राइव
स्लीविंग रिंग ड्राइव विवरण
स्लीविंग ड्राइव क्या है?
एक स्लीविंग ड्राइव (या शॉर्ट के लिए स्लीव ड्राइव) एक पूर्ण, स्थापित करने के लिए तैयार प्रणाली है जिसमें एक बॉल या रोलर स्लीविंग रिंग (असर), वर्म और पूरी तरह से संलग्न आवास होता है।इसे विभिन्न अनुप्रयोगों और ग्राहकों की मांग के आधार पर चयन योग्य आईपी ग्रेड के साथ हाइड्रोलिक या इलेक्ट्रिक ग्रहीय गियरबॉक्स के साथ अनुकूलित किया जा सकता है।इसमें संक्षारण संरक्षण, उच्च भार और उच्च परिशुद्धता की विशेषताएं हैं।
सौर ट्रैकिंग रोटरी ड्राइव डिवाइस स्लीविंग बेयरिंग और कुंडलाकार वर्म संरचना को अपनाता है, जो मल्टी-टूथ संपर्क प्राप्त कर सकता है, इसमें बड़े ट्रांसमिशन टॉर्क और स्थिर संचालन की विशेषताएं हैं;बड़े रेडियल और अक्षीय भार का सामना कर सकते हैं और घरेलू और विदेशी ग्राहकों द्वारा सौर फोटोवोल्टिक बिजली उत्पादन ट्रैकिंग सिस्टम और अन्य नई ऊर्जा उद्योगों में व्यापक रूप से उपयोग किया जा रहा है।
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
लाभ
चांगझौ हैंगटुओ डबल-लिफाफा तकनीक का उपयोग करता है ताकि रिंग-वाउंड वर्म तकनीक के साथ एक स्लीविंग ड्राइव का उत्पादन किया जा सके, जो लोड को अधिकतम करने और ट्रांसमिशन दक्षता और सटीकता में सुधार करने के लिए सबसे महत्वपूर्ण साधन है।जब कीड़ा स्लीविंग बियरिंग से जुड़ा होता है, तो मल्टी-टूथ एंगेजमेंट हासिल किया जा सकता है, और जब वर्म लगा होता है, तो केवल वन-टूथ एंगेजमेंट हासिल किया जा सकता है।5 से 11 दांतों की बढ़ी हुई दांत की सतह इस प्रकार संचरण की ताकत और शक्ति को बढ़ाती है।स्लीव ड्राइव की हमारी श्रृंखला कई श्रृंखलाओं में उपलब्ध है और इसमें मॉडलों की एक विस्तृत श्रृंखला शामिल है।प्रदर्शन रेंज और स्थापना आयाम विभिन्न अनुप्रयोगों की जरूरतों को पूरा कर सकते हैं।वर्तमान में, हमारे उत्पादों को 9 बुनियादी मॉडलों में विभाजित किया जा सकता है, रेसवे का व्यास 75 मिमी से 800 मिमी तक होता है।लोड रेंज 6kNm से 220kNm तक है, टॉर्क आउटपुट 200Nm से 63kNm तक है, टर्निंग टॉर्क 500Nm से 271kNm है, और ट्रांसमिशन रिडक्शन रेश्यो 30:1 से 156600:1 है।स्थापना विधि क्षैतिज, लंबवत या बहु-अक्ष हो सकती है।
आप एक मूल प्रकार (ओपन गियर) या पूरी तरह से संलग्न प्रकार का ऑर्डर कर सकते हैं।हम एक टू-एक्सिस स्लीव ड्राइव (एकल रोटरी ड्राइव दोनों दिशाओं में एक साथ घूमते हैं) और एक सिंगल-शाफ्ट डुअल ड्राइव (दो ड्राइव वर्म्स एक ही शाफ्ट पर एक ही स्लीविंग बेयरिंग ड्राइव करते हैं) की पेशकश करते हैं।
विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर ऊर्जा संयंत्र, पवन टरबाइन, ट्रक क्रेन, हवाई कार्य वाहन, उपयोगिता उपकरण, हाइड्रोलिक उपकरण, पेट्रोलियम उपकरण, व्हील स्टीयरिंग उपकरण, उत्खनन और स्वचालित उठाने वाले उपकरण शामिल हैं।ऐसे कई अन्य अनुप्रयोग हैं जिन्हें विस्तृत रूप से सूचीबद्ध नहीं किया गया है, क्योंकि स्लीविंग ड्राइव उन अनुप्रयोगों के लिए सबसे अच्छा विकल्प है जो एक ही ट्रांसमिशन पर उच्च भार और उच्च टोक़ प्रदान करते हैं।
हम कई अलग-अलग प्रकार के स्लीव ड्राइव का उत्पादन करते हैं और कई प्रकार के स्लीव ड्राइव और ड्राइव घटकों की पेशकश करते हैं।हमारे स्लीव ड्राइव सेल्फ-लॉकिंग या बैक-ड्राइव हो सकते हैं।स्व-लॉकिंग स्लीव ड्राइव रिवर्स नहीं होता है जब रिवर्स फोर्स को स्लीविंग रिंग से वर्म में प्रेषित किया जाता है, और एक अलग ब्रेक स्थापित करने की कोई आवश्यकता नहीं होती है।सेल्फ-लॉकिंग के बजाय, इसे रिवर्स में चलाया जा सकता है।हाइड्रोलिक अनुप्रयोगों के लिए, हम अपने ग्राहकों को हाइड्रोलिक मोटर्स की आपूर्ति करते हैं।बिजली के उपकरणों के लिए, हम अपने ग्राहकों के लिए गियरबॉक्स और विभिन्न मोटरों की आपूर्ति कर सकते हैं।
