उत्पाद विवरण:
|
| नमूना: | वीई9 | टोर्क पकड़ना: | 80 kNm |
|---|---|---|---|
| झुकाव टोक़: | 68000 एनएम | आउटपुट टॉर्क: | 16 kNm |
| अक्षीय भार: | 60 kN | रेडिकल लोड: | 130 kN |
| प्रमाण पत्र: | आईएसओ 9 001, सीई | स्व ताला: | हां |
| प्रमुखता देना: | 9 इंच स्लीविंग ड्राइव गियरबॉक्स,वर्म ड्राइव स्लीव ड्राइव गियरबॉक्स,हाइड्रोलिक मोटर स्लीव ड्राइव गियरबॉक्स |
||

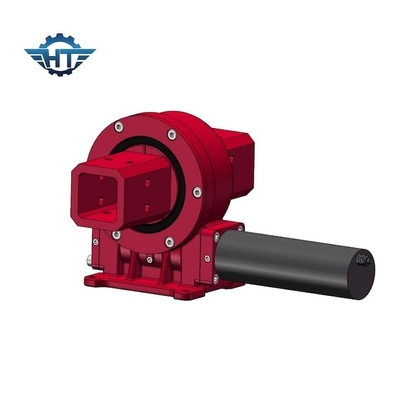

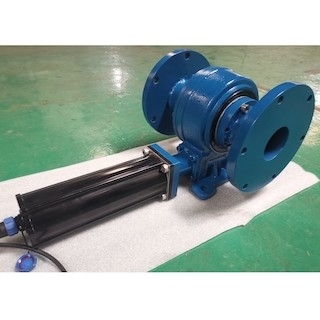

9 इंच स्लीविंग ड्राइव गियरबॉक्स, सोलर पैनल सन ट्रैकिंग सिस्टम के लिए इलेक्ट्रिकल मोटर
स्लीविंग ड्राइव गियरबॉक्स विवरण
एसई: क्षैतिज (स्लाइडिंग असर संरचना), एसडीई: का अर्थ है लंबवत और क्षैतिज (स्लाइडिंग असर संरचना), वीई: लंबवत (स्लाइडिंग असर संरचना), एस के सामने जेड का मतलब शून्य निकासी है;
3 ~ 25: 3 इंच से 25 इंच के विनिर्देशों का प्रतिनिधित्व करता है;
ए: पारंपरिक डिवाइस के कोड को इंगित करता है।यदि डिवाइस डिज़ाइन में बड़े बदलाव हैं, तो कोड B, C... का उपयोग किया जा सकता है;
61: स्लीविंग डिवाइस (दांतों की संख्या) के कमी अनुपात का प्रतिनिधित्व करता है;
एम: इंगित करता है कि स्लीविंग बेयरिंग मीट्रिक थ्रेडेड होल को अपनाता है;एम के बिना इसका मतलब है कि स्लीविंग बेयरिंग इंच थ्रेडेड होल को गोद लेती है;
हा: इंगित करता है कि स्लीविंग रिंग बुझ गई है।;एचसी: इंगित करता है कि स्लीविंग रिंग बुझती नहीं है।;एचडी: इंगित करता है कि स्लीविंग रिंग बुझ गई है।;
मुख्यालय: स्लीविंग रिंग के बाहरी रिंग के QPQ उपचार को इंगित करता है।एचएन: स्लीविंग रिंग के बाहरी रिंग के नाइट्राइडिंग उपचार को इंगित करता है।;
बी: इंगित करता है कि कृमि इनपुट अंत एक 6B तख़्ता है (12M इंगित करता है कि कृमि इनपुट अंत एक 12 छेद है।; 25M इंगित करता है कि कृमि इनपुट अंत एक Φ25 छेद है;
160 का मतलब है कि वर्म इनपुट एंड पर 160CC हाइड्रोलिक मोटर लगाई गई है।24 का मतलब है कि वर्म इनपुट एंड पर 24V गियर वाली मोटर लगाई गई है;...);
आर: का अर्थ है सही स्थापना।;एल: का अर्थ है बाएं स्थापना ।;
सी: का अर्थ है अंधी टोपी;ए: इसका मतलब है कि हाइड्रोलिक मोटर ऑयल पोर्ट की दिशा बाहर की ओर है (I: इसका मतलब है कि हाइड्रोलिक मोटर ऑयल पोर्ट की दिशा अंदर की ओर है;);ई: एक एन्कोडर के साथ का मतलब है;
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां |
251 किग्रा |
अनुप्रयोग
मैं
ऐसे कई अनुप्रयोग हैं जहां एक रोटरी ड्राइव का उपयोग किया जा सकता है, प्राथमिक क्योंकि यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें बिजली और घूर्णन टोक़ बनाए रखने के लिए लोड की आवश्यकता होती है।
विशिष्ट स्विंग ड्राइव अनुप्रयोगों में शामिल हैं, लेकिन इन तक सीमित नहीं हैं: सौर ट्रैकर, पवन टरबाइन, पुरुषों की लिफ्ट, हाइड्रोलिक मशीनरी, टेलीहैंडलर, उत्खनन, लिफ्ट, क्रेन, ड्रिलिंग उपकरण, सैन्य उपकरण।
