उत्पाद विवरण:
|
| टाइप: | वर्म एंड स्पर गियर स्लीविंग ड्राइव | सामग्री: | 42CRMN या 50Mn |
|---|---|---|---|
| आवेदन पत्र: | सौर पैनल ट्रैकिंग सिस्टम | गारंटी: | 5~10 साल |
| रंग: | आवश्यकता अनुसार | आकार: | 3~25 इंच |
| मोटर: | 24VDC/12VDC/48VDC/220VAC | विशेषता: | लंबा जीवन |
| प्रमुखता देना: | रेड्यूसर मोटर के साथ वर्टिकल स्लीविंग ड्राइव,24VDC वर्टिकल सोलर स्लीविंग ड्राइव,सन ट्रैकर वर्टिकल स्लीविंग ड्राइव |
||

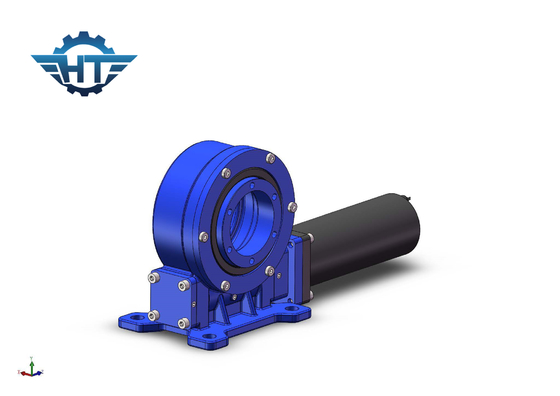

सन ट्रैकर सोलर ट्रैकिंग सिस्टम के लिए रेड्यूसर मोटर के साथ वीई9 स्लीविंग ड्राइव
कृमि और गियर स्लीव ड्राइव विवरण
वीई सीरीज स्लीविंग ड्राइव के साथग्रहीय रेड्यूसर बॉक्समुख्य रूप से सोलर ट्रैकिंग सिस्टम के लिए आवेदन जिसमें सिंगल सन ट्रैकिंग सिस्टम, ड्यूल एक्सिस सन ट्रैकिंग सिस्टम, विंच क्रेन, स्लीविंग जैसे औद्योगिक अनुप्रयोग शामिल हैंडेक क्रेन, क्रेन चरखी डिजाइन, खुदाई स्विंग ड्राइव।
हमारीअद्वितीय ग्रहीय गियर कमी गियरबॉक्स स्लीविंग ड्राइव कार्य सिद्धांत सौर के लिए खुद को बनाता हैटोक़ के आनुपातिक वितरण के कारण ट्रैकर एक बड़ा रेडियल भार वहन करता है।क्या अधिक है, हमारे स्लीविंग ड्राइव में हाइड्रोलिक मोटर कॉन्फ़िगरेशन हैं।वूई सभी श्रृंखला स्लीव हैगियरबॉक्स का आकार ग्राहक की विभिन्न मांग को पूरा करता है।
विशेषताएँ
1. सिस्टम सुरक्षा सुनिश्चित करने के लिए ± 60 डिग्री, हार्ड स्टॉप को घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर से कनेक्ट करें
3. कारखाने से पहले निर्माता द्वारा मंजूरी पहले ही सेट कर दी गई है, स्थापना के समय समायोजित करने की कोई आवश्यकता नहीं है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. कॉम्पैक्ट डिजाइन और अंतरिक्ष की बचत
6. गियर सेल्फ-लॉकिंग है, ब्रेक की कोई जरूरत नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. क्षैतिज स्थापना के लिए उपयुक्त उच्च झुकाव टोक़,
कार्यक्षेत्र श्रृंखला स्लीविंग ड्राइव प्रदर्शन पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
अनुप्रयोग
दुनिया भर में स्लीविंग ड्राइव का इस्तेमाल किया जाता है।आवेदन क्षेत्रों में निम्नलिखित शामिल हैं:
निर्माण मशीन क्षेत्र में क्रेन यात्रा करने वाले गियर और भारी शुल्क वाले ट्रांसपोर्टरों में, लिफ्ट प्लेटफार्मों में, ग्रिपर्स, चिमटे और अन्य रोटरी उपकरणों में स्टीयरिंग ट्रांसमिशन।
सौर ट्रैकिंग सिस्टम
पवन ऊर्जा
बर्तन
सैटेलाइट एंटीना आदि।
