उत्पाद विवरण:
|
| नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| क्षमता: | 40% | सटीक: | 0.1 |
| चालक: | बिजली की मोटर | टाइप: | लंबवत घुड़सवार |
| आवेदन पत्र: | सौर ट्रैकर | रंग: | के रूप में अनुरोध किया |
| प्रमुखता देना: | वर्टिकल वर्म गियर स्लीव ड्राइव,वॉर्म गियर स्लीव ड्राइव 9 इंच,वर्टिकल माउंटेड वर्म गियर स्लीव ड्राइव |
||

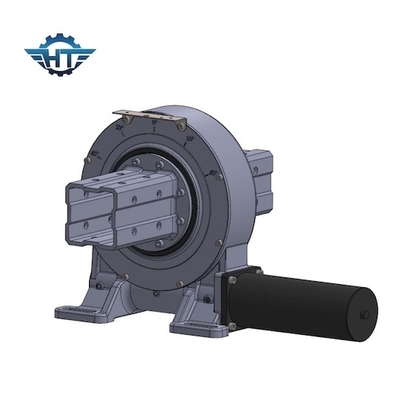

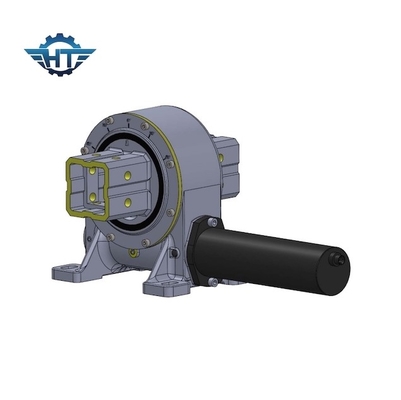

हाई टॉर्क सोलर ट्रैकिंग सिस्टम के लिए 9 इंच वर्टिकल वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण:
उच्च संचरण के साथ एक कॉम्पैक्ट समाधान वाली स्लीविंग रिंग, जिसमें बाहरी गियर के साथ एक स्लीविंग रिंग होती है, जो एक आसन्न गियर वाले वर्म शाफ्ट के साथ मिलती है।सेल्फ-लॉकिंग गियरसेट द्वारा, ड्राइविंग इंजन पर कोई ब्रेक आवश्यक नहीं है।सीधे माउंटेड प्लेनेटरी गियर वाली मोटरों के साथ भी उपलब्ध है। वर्म ड्राइव- वर्म गियर ड्राइव का उच्च पहनने का प्रतिरोध, जो स्थिरता और विश्वसनीयता के अच्छे प्रदर्शन के साथ मजबूत आउटपुट टॉर्क और टिल्टिंग मोमेंट टॉर्क को लोड कर सकता है।वर्म ड्राइव उच्च ट्रैकिंग सटीक क्षेत्र के लिए भी उपलब्ध है।
वीई श्रृंखला के पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
लाभ
1. ± 60 डिग्री घुमाएं, अंदर कठिन रोकें
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
आवेदन पत्र
अनुप्रयोगों में सौर ट्रैकर्स, पवन टर्बाइन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर, ऑटोमोटिव लिफ्ट और पवन टर्बाइन, व्यंजन, उपग्रह एंटीना आदि शामिल हैं।
