उत्पाद विवरण:
|
| नमूना: | 14 इंच | गियर अनुपात: | 102:1 |
|---|---|---|---|
| क्षमता: | 40% | प्रकार: | क्षैतिज श्रृंखला |
| आवेदन: | पवन जनरेटर | OEM सेवा: | उपलब्ध |
| चालक: | हाइड्रोलिक, इलेक्ट्रिक | आईपी वर्ग: | IP66 |
| प्रमुखता देना: | 17 इंच संलग्न स्लीविंग ड्राइव,संलग्न स्लीविंग ड्राइव आईपी 66,क्षैतिज घुड़सवार इलेक्ट्रिक स्लीव ड्राइव |
||

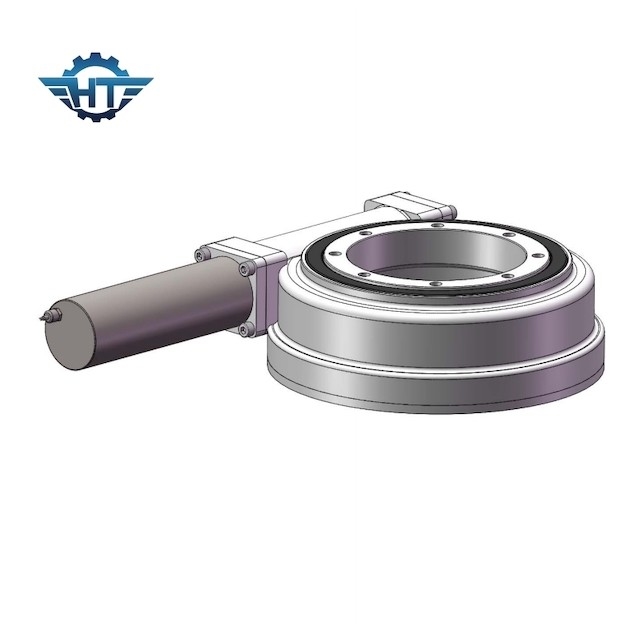

17 इंच हाइड्रोलिक संलग्न स्लीव ड्राइव, आईपी 66 विंड जेनरेटर के लिए क्षैतिज घुड़सवार

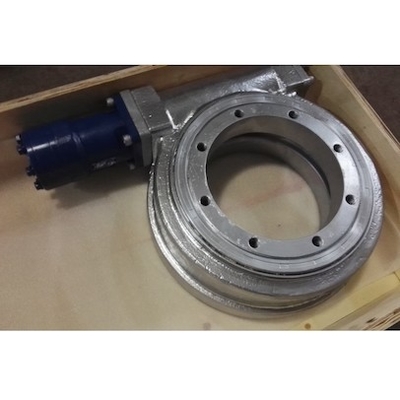

हाइड्रोलिक संलग्न स्लीव ड्राइवविवरण
हाइड्रोलिक मोटर्स के साथ स्लीव ड्राइव मुख्य रूप से पोर्ट मशीनरी, माइनिंग मशीनरी, वेल्डिंग मशीनरी, कंस्ट्रक्शन व्हीकल, मॉड्यूलर व्हीकल, विंड पावर सिस्टम आदि में लगाए जाते हैं। स्लीविंग बेयरिंग को इसके मुख्य घटक के रूप में अपनाकर, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और टिल्टिंग मोमेंट को सहन कर सकता है। साथ - साथ।
विशेषताएं
1. एक बड़ा संचरण अनुपात प्राप्त किया जा सकता है, जो कंपित शाफ्ट पेचदार गियर तंत्र की तुलना में अधिक कॉम्पैक्ट है।
2. दो पहियों की मेशिंग टूथ सतहें लाइन संपर्क में हैं, और इसकी असर क्षमता कंपित शाफ्ट हेलिकल गियर तंत्र की तुलना में बहुत अधिक है।
3. वर्म ड्राइव स्क्रू ड्राइव के बराबर है, जो एक मल्टी-टूथ मेशिंग ड्राइव है, इसलिए ड्राइव स्थिर है और शोर छोटा है।
4. यह सेल्फ लॉकिंग है।जब वर्म का लीड एंगल मेशिंग गियर के दांतों के बीच के बराबर घर्षण कोण से कम होता है, तो तंत्र में सेल्फ-लॉकिंग गुण होते हैं और रिवर्स सेल्फ-लॉकिंग प्राप्त कर सकते हैं, अर्थात केवल वर्म ही वर्म को चला सकता है, लेकिन वर्म को नहीं। .जैसे कि इसकी भारी मशीनरी में इस्तेमाल होने वाला सेल्फ-लॉकिंग वर्म मैकेनिज्म, इसका रिवर्स सेल्फ-लॉकिंग सुरक्षा संरक्षण में भूमिका निभा सकता है।
5. संचरण क्षमता कम है और पहनना अधिक गंभीर है।जब वर्म गियर ट्रांसमिशन में लगा होता है, तो मेशिंग गियर दांतों के बीच सापेक्ष स्लाइडिंग गति बड़ी होती है, इसलिए घर्षण नुकसान बड़ा होता है और दक्षता कम होती है।दूसरी ओर, सापेक्ष फिसलने की गति दांत की सतह पर गंभीर पहनने और गर्मी पैदा करने का कारण बनती है।गर्मी को खत्म करने और पहनने को कम करने के लिए, अच्छे एंटी-घर्षण और एंटी-वियर गुणों वाली अधिक महंगी सामग्री और अच्छे चिकनाई वाले उपकरणों का अक्सर उपयोग किया जाता है, इसलिए लागत अधिक होती है।.
6. कृमि का अक्षीय बल बड़ा होता है
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
अनुप्रयोग
1. मॉड्यूलर ट्रेलर
2. सभी प्रकार की क्रेन
3. एरियल वर्किंग प्लेटफॉर्म
4. पवन ऊर्जा प्रणाली
