उत्पाद विवरण:
|
| नमूना: | SE12 | गियर अनुपात: | 78:1 |
|---|---|---|---|
| आवेदन: | फोल्डिंग बूम ट्रक क्रेन | हस्तांतरण: | हाइड्रोलिक ट्रांसमिशन |
| चालक: | हाइड्रोलिक मोटर | गारंटी: | 1 वर्ष |
| प्रमाण पत्र: | आईएसओ 9 001, सीई | आकार: | छोटा पैमाना |
| प्रमुखता देना: | SE12 हाइड्रोलिक स्लीव ड्राइव,हाइड्रोलिक स्लीव ड्राइव हाई टॉर्क,सेल्फ लॉकिंग वर्म स्लीव ड्राइव |
||

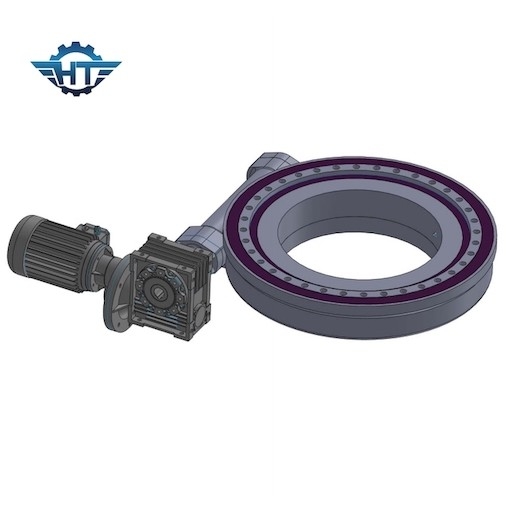

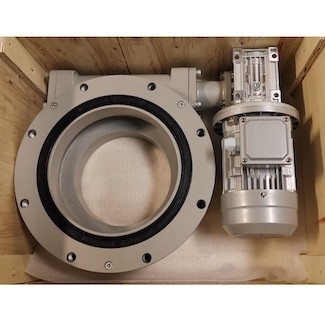

बूम ट्रक क्रेन तह के लिए SE12 हाई टॉर्क सेल्फ लॉकिंग हाइड्रोलिक स्लीविंग ड्राइव
सेल्फ लॉकिंग हाइड्रोलिक स्लीविंग ड्राइव्स विवरण:
स्लीविंग रिंग ड्राइव, जिसे स्लीविंग बियरिंग्स या टर्नटेबल बेयरिंग के रूप में भी जाना जाता है, जो उच्च अक्षीय भार, रेडियल लोड और टिल्टिंग पल को बनाए रखने में सक्षम है।इसे इस रूप में जाना जाता है: "मशीन जोड़", यह दो वस्तुओं के बीच आवश्यक मशीनरी ट्रांसमिशन भाग है जिसे सापेक्ष रोटरी गति की आवश्यकता होती है।यह घूमने के लिए टॉर्क ट्रांसमिट कर सकता है।रोटेशन एक ही अक्ष में हो सकता है, या एक साथ कई अक्षों में हो सकता है।
लाभ
1. यह अक्षीय बल, रेडियल बल और झुकाव क्षण को एक साथ सहन कर सकता है
2. सुविधाओं में जगह की बचत
3. एक कॉम्पैक्ट डिजाइन में लोड क्षमता को अधिकतम करें
4. व्यापक जीवनकाल
5. कम रखरखाव लागत
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
अनुप्रयोग
स्लीविंग ड्राइव व्यापक रूप से मॉड्यूलर ट्रेलरों, सभी प्रकार के क्रेनों, एरियल वर्किंग प्लेटफॉर्म, सोलर ट्रैकिंग सिस्टम और पवन ऊर्जा प्रणालियों में लागू किया जाता है।इलेक्ट्रिक और ग्रहीय गियरबॉक्स को ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
