उत्पाद विवरण:
|
| मॉडल संख्या: | SE14 | टोर्क पकड़ना: | 54200 एनएम |
|---|---|---|---|
| झुकाव टोक़: | 68000 एनएम | आउटपुट टॉर्क: | 6550 एनएम |
| स्थिर अक्षीय भार: | 680 kN | स्टेटिक रेडिकल लोड: | 230 kN |
| बढ़ते छेद: | 21*एम16 | वज़न: | 63 किग्रा |
| प्रमुखता देना: | SE14 वर्म गियर स्लीव ड्राइव,स्लीव ड्राइव गियरबॉक्स 6550 एनएम,स्लीव ड्राइव सोलर 6550 एनएम |
||

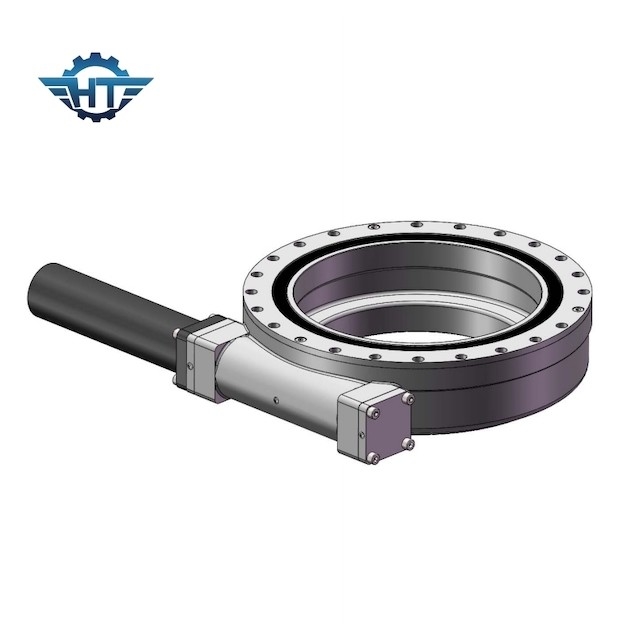

सौर ट्रैकर्स के लिए संलग्न आवास के साथ SE14 वर्म गियर हाइड्रोलिक स्लीव ड्राइव गियरबॉक्स
उत्पाद वर्णन
मानक स्लीव ड्राइव एक खुले आवास के साथ लगे होते हैं जबकि एक खुला आवास भागों को एक अच्छी आईपी रेटिंग देने में विफल रहता है।Hangtuo के स्लीविंग ड्राइव संलग्न आवास के साथ हैं जो स्लीपिंग ड्राइव को IP66 प्रवेश सुरक्षा प्रदान करता है।इससे कठोर वातावरण में स्लीविंग ड्राइव को काम करने में मदद मिलती है।हमारे स्लीविंग ड्राइव में सेल्फ लॉकिंग ऑवरग्लास वर्म शाफ्ट की सुविधा है।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।मैं
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
विशिष्ट अनुप्रयोगों में सौर ट्रैकर्स, विंड टर्बाइन, सैटेलाइट एंटीना और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस, और ऑटोमोटिव लिफ्ट, रोबोट इत्यादि शामिल हैं।
परिवहन, हैंडलिंग और भंडारण
केवल क्षैतिज स्थिति में परिवहन, प्रभावों से बचा जाना चाहिए।
वर्क ग्लव्स पहनें और स्लीव ड्राइव को हैंडल करते समय सावधान रहें।
सुरक्षित उत्थापन, हैंडलिंग और प्लेसमेंट के लिए बोल्ट को ठीक करने के लिए स्लीव ड्राइव में रिंगों के छेद का उपयोग करें।
केवल एक क्षैतिज स्थिति में और बंद कमरों में स्टोर करें, इसे भीगने से दूर रखें, उजागर संभोग सतहों की सतह जंग संरक्षण बंद पैकेजिंग में लगभग 1 महीने तक रहता है।लंबी अवधि के भंडारण के लिए विशेष सुरक्षात्मक उपायों की आवश्यकता होती है।
अनपैक्ड स्लीविंग ड्राइव्स को ट्रांसपोर्ट करना
उपयुक्त लिफ्टिंग गियर का उपयोग करें / कभी भी उत्पाद को लंबवत रूप से परिवहन न करें
अनपैक्ड स्लीव ड्राइव को निम्नलिखित परिस्थितियों में लिफ्टिंग गियर के साथ ले जाया जा सकता है:
1. यूनिट ट्रांसपोर्ट लोड के लिए लिफ्टिंग गियर को उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
2. रिंग बोल्ट को परिवहन इकाई के वजन के लिए उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
3. स्लीव ड्राइव को केवल अपने आप ले जाया जाएगा।
4. कंपनी के भीतर परिवहन केवल क्षैतिज रूप से निष्पादित किया जाएगा।
