उत्पाद विवरण:
|
| नमूना: | SE12 इंच | गियर अनुपात: | 78:1 |
|---|---|---|---|
| आवेदन: | छोटे उत्खनन | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | हाइड्रोलिक मोटर, सर्वो मोटर | प्रमाण पत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | खड़ा | रखरखाव: | मुफ़्त |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री |
| प्रमुखता देना: | स्मॉल एक्सकेवेटर हाइड्रोलिक स्लीव ड्राइव,61 किग्रा सिंगल एक्सिस स्लीविंग ड्राइव,स्मॉल एक्सकेवेटर वर्टिकल स्लीविंग ड्राइव |
||

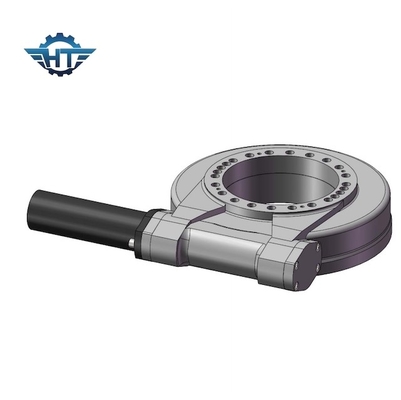

छोटे उत्खनन के लिए हाइड्रोलिक मोटर के साथ SE12 सिंगल वर्म गियर स्लीविंग ड्राइव
उत्पाद वर्णन
निर्माण मशीनरी, वाहन क्रेन, भारी प्लेट ट्रांसपोर्टर, हवाई काम करने वाला वाहन, रेल वाहन, चूषण वाहन, रोटरी पंजा, पुल का पता लगाने वाला वाहन, मध्यम लौह उठाने, पवन ऊर्जा और सौर ऊर्जा।
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
अनुप्रयोग
1. बीम ट्रक का क्षेत्र
पारंपरिक बीम ट्रक रोटरी असेंबली कोर घटक ज्यादातर पारंपरिक स्लीविंग बेयरिंग उत्पादों का उपयोग करते हैं, स्लीव ड्राइव की तुलना में, एंटी-जंग क्षमता बहुत आदर्श नहीं है, स्टीयरिंग सिस्टम के लिए जो टायर को धक्का देने के लिए हाइड्रोलिक सिलेंडर पर निर्भर है, टायर रोटेशन एंगल रेंज है बहुत सीमित है क्योंकि रोटरी समर्थन में आउटसोर्स आवास नहीं है।रोटरी भाग के रूप में स्लीव ड्राइव डिवाइस का चयन न केवल घटकों के संक्षारण प्रतिरोध में सुधार कर सकता है, बल्कि टायर के प्रत्येक सेट के स्टीयरिंग कोण को भी बढ़ा सकता है।
2. एरियल वर्किंग व्हीकल फील्ड
एरियल व्हीकल स्लीव ड्राइव का एक महत्वपूर्ण उपयोग क्षेत्र है, आमतौर पर एरियल व्हीकल्स को होस्ट के पास एक उच्च सुरक्षा कारक की आवश्यकता होती है, स्लीव ड्राइव हाई सेफ्टी (वर्म गियर और वर्म सेल्फ-लॉकिंग) अधिकांश उपयोगकर्ता इसे एरियल प्लेटफॉर्म एक्सेसरीज के रूप में चुनते हैं।दूसरी ओर, वर्म गियर स्लीव ड्राइव में एक बड़ा संचरण गति अनुपात होता है, ताकि एक ही समय में मेजबान सुरक्षा कारक में सुधार किया जा सके, लेकिन मेजबान के लिए वर्म गियर रिड्यूसर के एक समूह को छोड़ने के लिए, इस प्रकार मेजबान निर्माण लागत को कम करता है।
3. फोटोवोल्टिक विद्युत उत्पादन क्षेत्र
फोटोवोल्टिक बिजली उत्पादन स्लीव ड्राइव का एक महत्वपूर्ण अनुप्रयोग क्षेत्र है, सौर फोटोवोल्टिक मॉड्यूल के घूर्णन भाग के रूप में स्लीव ड्राइव का उपयोग, दिन में सूर्य की विभिन्न स्थितियों के अनुसार दिगंश और ऊंचाई का सटीक समायोजन करने के लिए प्रणाली, समय के अनुसार सर्वोत्तम स्वागत कोण प्राप्त करने के लिए।
4. पवन ऊर्जा उत्पादन का क्षेत्र
यह फोटोवोल्टिक बिजली उत्पादन के समान है, तंत्र के रोटेशन के स्तर को प्राप्त करने के लिए, विंड टर्बाइन के यॉ भाग पर स्लीव ड्राइव को लागू किया जा सकता है, ताकि रिसेप्शन कोण को बेहतर ढंग से समायोजित किया जा सके।
5. निर्माण मशीनरी पंजा उपकरण
निर्माण मशीनरी सहायक उपकरण स्लीव ड्राइव का एक नया अनुप्रयोग क्षेत्र है, एक घूर्णन तंत्र पंजे के रूप में स्लीव ड्राइव का उपयोग, ताकि डिजाइन संरचना अधिक संक्षिप्त हो, उपयोग और रखरखाव के लिए अधिक अनुकूल हो, साथ ही वर्म गियर ट्रांसमिशन में एक बड़ा हो मंदी अनुपात, ताकि पंजा और अन्य निर्माण मशीनरी सहायक स्थिति सटीकता में काफी सुधार हुआ है।
