उत्पाद विवरण:
|
| प्रकार: | संलग्न हाउस स्लीविंग गियर | विशेषता: | सेल्फ लॉकिंग |
|---|---|---|---|
| आवेदन: | पीवी माउंटिंग ब्रैकेट सोलर ट्रैकर्स | मोटर: | स्टेपर मोटर |
| रंग: | के रूप में अनुरोध किया | क्षमता: | 40% |
| आईपी ग्रेड: | IP66 | अनुपात: | 61:1 |
| प्रमुखता देना: | 84 * 84 ट्यूब संलग्न स्लीविंग ड्राइव,पीवी वर्म गियर स्लीविंग ड्राइव,पीवी स्लीविंग ड्राइव मोटर |
||

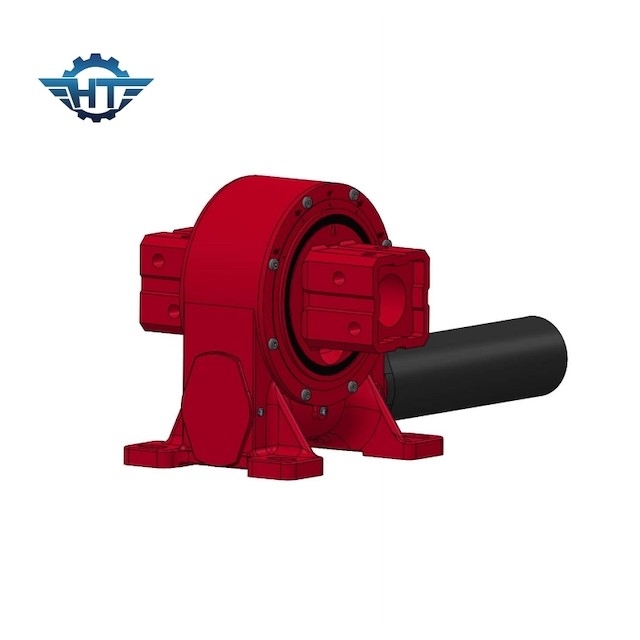

वीई 9 84 * 84 ट्यूब साइज वर्म गियर स्लीविंग गियर पीवी माउंटिंग ब्रैकेट सोलर ट्रैकर्स के लिए
स्लीविंग ड्राइव विवरण
ट्रैकिंग सिस्टम डिज़ाइन में मुख्य बॉडी स्क्वायर ट्यूब की बढ़ती मांग को पूरा करने के लिए, हमारे वर्टिकल स्लीविंग ड्राइव विभिन्न प्रकार के स्क्वायर ट्यूब आकारों में उपलब्ध हैं जो विभिन्न ग्राहकों को विभिन्न अनुप्रयोगों में कुछ सबसे बड़े काम करने में मदद करते हैं।सोलर ट्रैकिंग सिस्टम पर स्विंग आर्म रोटेशन से लेकर क्रेन, विंड टर्बाइन और स्लीविंग ड्राइव पहले से ही कई मशीनिंग प्रक्रियाओं का एक अभिन्न अंग हैं।
विशेष रूप से लंबवत डिज़ाइन Hangtuo स्लीविंग ड्राइव का सबसे बड़ा आकर्षण है।ऊर्ध्वाधर डिजाइन मुख्य रूप से सौर ट्रैकिंग सिस्टम के लिए उपयोग किया जाता है।नई वर्म गियर संरचना सिंगल-एक्सिस सोलर ट्रैकिंग सिस्टम ब्रैकेट की जटिल संरचना को सरल बनाती है और पूरे सिस्टम की लागत को कम करती है।लंबवत डिजाइन सौर ट्रैकर बाजार में अधिक प्रतिस्पर्धी भूमिका निभाएं।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
स्लीविंग ड्राइव एप्लीकेशन
सिंगल-एक्सिस स्लीविंग ड्राइव के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन सोलर ट्रैकर्स है, जिसमें सिंगल-एक्सिस ट्रैकिंग सिस्टम, डुअल-एक्सिस ट्रैकिंग सिस्टम और सिंगल-एक्सिस सिस्टम में फ्लैट सिंगल-एक्सिस सिस्टम, इंक्लाइंड सिंगल-एक्सिस सिस्टम और इंक्लाइन सिंगल शामिल हैं। -अक्ष प्रणाली।फोटोथर्मल सिस्टम जैसे फोटोथर्मल हेलियोस्टैट्स, फ्रेस्नेल, ट्रफ फोटोथर्मल (सीएसपी) और केंद्रित फोटोवोल्टिक (सीपीवी) के अनुप्रयोग भी हैं।इसके अलावा, स्लीविंग ड्राइव अन्य पारंपरिक उद्योगों, उपग्रह या रडार एंटेना में भी महत्वपूर्ण भूमिका निभाते हैं, अन्य अनुप्रयोगों में कार लिफ्ट, रोबोटिक आर्म पोजिशनर और स्टेज उपकरण शामिल हैं, कुछ का नाम है।
