उत्पाद विवरण:
|
| प्रकार: | स्लीविंग ड्राइव | सामग्री: | क्यूटी |
|---|---|---|---|
| आवेदन पत्र: | सौर ऊर्जा प्रणाली | गारंटी: | 10 वर्ष |
| रंग: | ग्राहक की आवश्यकता | आकार: | 6 इंच |
| मोटर: | 24वी | विशेषता: | लंबा जीवन |
| प्रमुखता देना: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

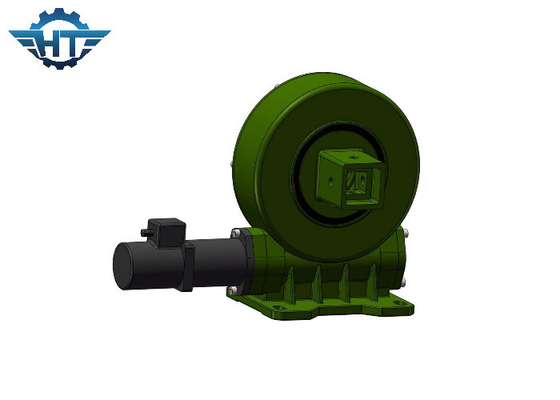

क्षैतिज सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए VE6 लिफाफा वर्म गियर स्लीविंग ड्राइव
लिफाफा कृमि गियर स्लीविंग ड्राइव विवरण:
हाल के वर्षों में, कम कार्बन, पर्यावरण संरक्षण और नवीकरणीय ऊर्जा के विकास पर अधिक से अधिक ध्यान दिया गया है।स्वच्छ और प्रदूषण मुक्त ऊर्जा स्रोत के रूप में, सौर ऊर्जा के विकास की बहुत व्यापक संभावना है, और यह एक हरित ऊर्जा बन गई है जिसे विकसित करने के लिए सभी देश प्रतिस्पर्धा कर रहे हैं।हालांकि, सौर ऊर्जा में समय के साथ कम घनत्व, रुक-रुक कर और प्रकाश की दिशा और तीव्रता में निरंतर परिवर्तन जैसी समस्याएं हैं।पारंपरिक सौर पैनल ज्यादातर एक निश्चित तरीके से स्थापित होते हैं, यानी पैनल एक निश्चित कोण पर तय होते हैं और सूर्य की स्थिति के साथ नहीं बदलते हैं, जो फोटोइलेक्ट्रिक रूपांतरण दक्षता को गंभीरता से प्रभावित करता है।उर्ध्वाधर रूप से विकिरण ऊर्जा घटना में कमी के कारण फोटोवोल्टिक सरणी की उत्पादन शक्ति लगभग 10% कम हो जाएगी।वर्ष भर बसंत, ग्रीष्म, पतझड़ और सर्दी, दिन से रात तक, सूर्य का उदय और अस्त और सूर्य की किरणों का कोण हर समय बदलता रहता है।इसलिए, फोटोवोल्टिक रूपांतरण दर बढ़ाने के लिए प्रकाश के कोण के साथ बैटरी पैनल के कोण को कैसे बदला जाए।इसके लिए एक रोटरी ड्राइव डिवाइस के उपयोग की आवश्यकता होती है, जो बैटरी पैनल की प्रकाश तीव्रता के लंबवत सूर्य की किरणों की तीव्रता को प्राप्त करने के लिए बैटरी पैनल की स्थिति और कोण को बदल सकता है, जिससे फोटोवोल्टिक रूपांतरण दर बढ़ जाती है।इसलिए ट्रैकिंग सिस्टम सोलर स्लीविंग ड्राइव डिवाइस में स्लीविंग बेयरिंग की महत्वपूर्ण भूमिका और अनुप्रयोग निभाता है।
स्लीविंग ड्राइव डिवाइस एक नए प्रकार का स्लीविंग उत्पाद है, जो आमतौर पर स्लीविंग बियरिंग्स, वर्म्स, मोटर्स, शेल्स और अन्य भागों से बना होता है।इसमें न केवल स्लीविंग बियरिंग्स को जोड़ने, घुमाने और समर्थन करने का कार्य है, बल्कि वर्म ड्राइव की कॉम्पैक्ट संरचना और आउटपुट टॉर्क भी है।बड़े, स्थिर संचरण, लंबी सेवा जीवन, आसान स्थापना, बड़ी मात्रा में स्थापना स्थान की बचत, आसान रखरखाव के फायदे, लागत को बहुत बचा सकते हैं।
स्लीविंग ड्राइव डिवाइस मॉड्यूलर ऑपरेशन के कारण उपयोगकर्ता के इंस्टॉलेशन समय को बचाता है, और केंद्रीकृत फ़ंक्शन डिज़ाइनर के उत्पाद डिज़ाइन की सुविधा भी देता है।वर्तमान में, इसका व्यापक रूप से औद्योगिक रोबोट, सौर ऊर्जा उत्पादन और अन्य क्षेत्रों में उपयोग किया जाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
विशेषताएँ
1. 0~180° . से घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर कनेक्ट करें
3. कारखाने से पहले भरा तेल
4. सरल स्थापना
5. कम रखरखाव
6. गियर सेल्फ-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
