उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | वीई7" |
|---|---|---|---|
| गियर अनुपात: | 51:1 | मानक रंग: | आरएएल 9006 |
| सामान्य आउटपुट टॉर्क: | 5100 एनएम | टोर्क पकड़ना: | 39 kNm |
| झुकाव टोक़: | 5 kNm | अधिकतम टोर्क: | 7650 एनएम |
| प्रमुखता देना: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

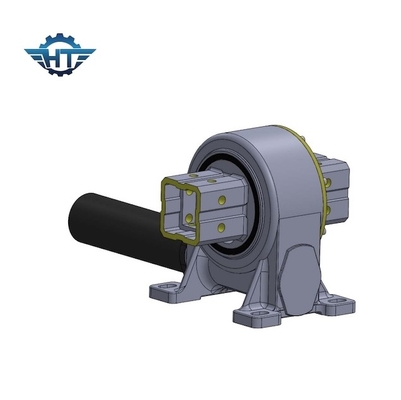

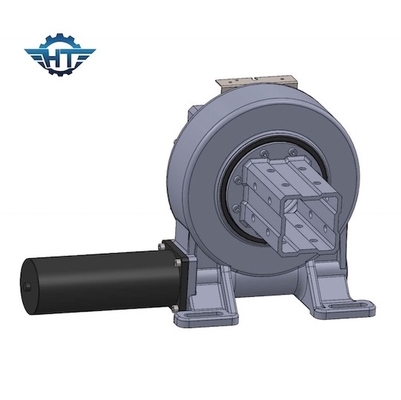

झुके हुए ट्रैकिंग सिस्टम के लिए हाई टॉर्क VE7 वर्टिकल सिंगल एक्सिस सोलर स्लीव ड्राइव
इंगल एक्सिस सोलर स्लीव ड्राइव विवरण
तिरछा सिंगल-एक्सिस ट्रैकिंग ब्रैकेट का रोटेशन अक्ष एक झुकाव कोण पर क्षैतिज तल पर स्थापित होता है, और यह एक-आयामी अक्ष के चारों ओर घूमता है।रोटेशन अक्ष की दिशा उत्तर-दक्षिण है, ताकि फोटोवोल्टिक मॉड्यूल की प्रकाश-प्राप्त सतह एक-आयामी दिशा में जितना संभव हो सके सूर्य के प्रकाश के घटना कोण के लंबवत हो।
वीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
लाभ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. 360 डिग्री घूर्णन रेंज
3. लिफाफा कृमि ड्राइव अंदर
4. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
5. स्व-लॉकिंग फ़ंक्शन
विशेषताएँ
1. कम गति की स्थिति के तहत उच्च टोक़ आउटपुट, जो व्यापक अक्षीय बल, रेडियल बल और पलटने वाले क्षण को संचारित कर सकता है
2. पेचदार गियर और वर्म ड्राइव मोड।अच्छी अर्थव्यवस्था, अक्षीय आकार में मजबूत लचीलापन
3. लिफाफा घंटा का कीड़ा, बहु-दाँत संपर्क, मजबूत भार वहन क्षमता
4. उच्च प्रदर्शन घनत्व अनुपात
5. स्व-लॉकिंग प्रदर्शन या इनपुट ब्रेक जोड़ें
6. छोटा स्थान अनुपात, सुविधाजनक स्थापना और डिस्सेप्लर
7. विविध आउटपुट फॉर्म
8. अंतराल मान को पूर्व-समायोजित करें और सीधे मशीन पर स्थापित करें
9. आईपी 66
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
