उत्पाद विवरण:
|
| नमूना: | वीई9 | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन पत्र: | सौर ताप ट्रैकिंग प्रणाली | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| संरचना: | पेचदार कृमि गियर | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | लंबवत स्थापित | प्रतिक्रिया: | 0.1° |
| प्रमुखता देना: | कॉम्पैक्ट वर्म गियरबॉक्स स्लीविंग ड्राइव,60 केएन वर्म गियरबॉक्स स्लीविंग ड्राइव,सोलर हीट ट्रैकिंग सिस्टम स्लीविंग ड्राइव |
||

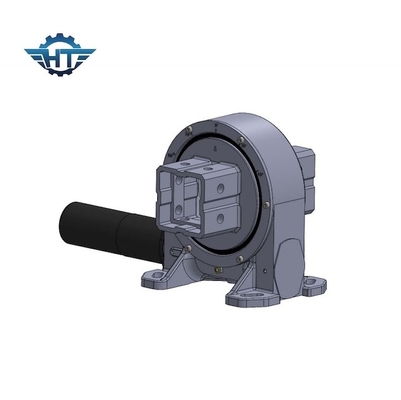

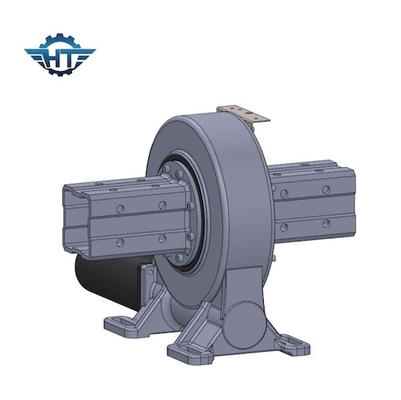

PV, CPV, CSP सोलर हीट ट्रैकिंग सिस्टम के लिए VE9 कॉम्पैक्ट वर्म गियरबॉक्स स्लीविंग ड्राइव
वर्म गियर स्लीविंग ड्राइव विवरण
कार्य: मानक वर्म तकनीक के साथ स्लीविंग ड्राइव कार्य करते हैं, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए चालक के रूप में कार्य करता है, सामान्य तौर पर, शाफ्ट इलेक्ट्रिक गियर मोटर द्वारा संचालित होता है।
गियर अनुपात: क्षैतिज कृमि का घूर्णन स्क्रू अक्ष के लंबवत अक्ष के बारे में एक गियर को बदल देता है।यह संयोजन संचालित इकाई की गति को कम करता है और इसके टोक़ को भी गुणा करता है;गति कम होने पर इसे आनुपातिक रूप से बढ़ाना। शाफ्ट का गति अनुपात कृमि पर धागों की संख्या के संबंध में कीड़ा पहिया या गियर में दांतों की संख्या पर निर्भर करता है।
वीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
VE9 स्लीविंग ड्राइव के तकनीकी पैरामीटर्स
| नमूना | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रैंड | हांग्तुओ | टाइप | संलग्न आवास, IP66 |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 7320 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 16.3 के एनएम | टोर्क पकड़ना | 55 के एनएम |
| स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 61:1 | क्षमता | 40% |
अनुप्रयोग
स्लीविंग ड्राइव एप्लिकेशन में सोलर ट्रैकर्स, सीएसपी, सीपीवी, विंड टर्बाइन, सैटेलाइट और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, यूटिलिटी इक्विपमेंट, हाइड्रोलिक इक्विपमेंट अटैचमेंट, ऑयल टूल इक्विपमेंट, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट आदि शामिल हैं।
