उत्पाद विवरण:
|
| उत्पत्ति के प्लेस: | चांगझौ, चीन (मुख्यभूमि) | बिजली की आपूर्ति: | 24वीडीसी |
|---|---|---|---|
| हॉल सेंसर: | वैकल्पिक | मोटर का प्रकार: | ग्रहीय ब्रश डीसी मोटर |
| विशेषता: | पूरी तरह से संलग्न | सामग्री: | क्यूटी |
| आवेदन पत्र: | केंद्रित गर्मी अवशोषक | सेल्फ लॉकिंग: | हां |
| प्रमुखता देना: | डुअल एक्सिस वर्म गियर स्लीव ड्राइव,24VDC वर्म गियर स्लीव ड्राइव,हाई प्रिसिजन वर्म गियर स्लीव ड्राइव |
||

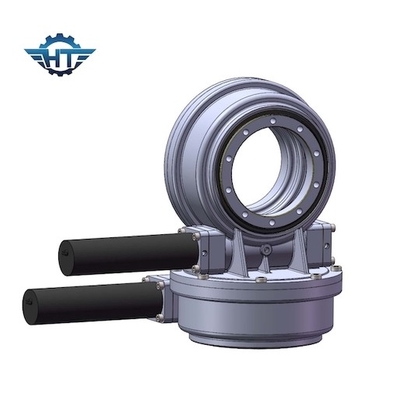

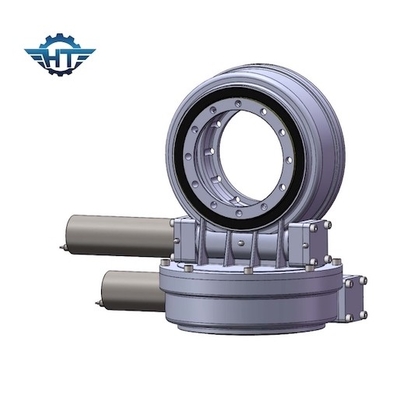

SDE3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव, केंद्रित हीट एब्जॉर्बर के लिए उच्च परिशुद्धता
वर्म गियर स्लीव ड्राइव विवरण
टावर फोटोथर्मल पावर जनरेशन सिस्टम के लिए ट्रांसमिशन डिवाइस कैसे चुनें?
टावर पावर स्टेशन की दक्षता के लिए ट्रांसमिशन डिवाइस महत्वपूर्ण है
टावर फोटोथर्मल पावर स्टेशन में, उच्च तापमान एकत्र करने और गर्मी इकट्ठा करने के लिए हजारों दर्पण गर्मी अवशोषक टावर के अंत में गर्मी अवशोषक पर सौर विकिरण एकत्र करते हैं।गर्मी के निरंतर और स्थिर संग्रह को सुनिश्चित करने के लिए, क्षैतिज अज़ीमुथ और आंदोलन की ऊंचाई दिशा (डबल अक्ष) में ट्रांसमिशन डिवाइस के माध्यम से दर्पण को हमेशा सूर्य की स्थिति को ट्रैक करना चाहिए।
सबसे आम ट्रांसमिशन डिवाइस टावर सीएसपी-स्लीव ड्राइव है
स्लीव ड्राइव आमतौर पर दो अक्षों की दिशा में दर्पण के रोटेशन को चलाने के लिए एक मोटर द्वारा संचालित होती है।एक सटीक मशीन के रूप में, फोटोथर्मल बिजली उत्पादन उद्योग में स्लीव ड्राइव के अनुप्रयोग को 1mrad के भीतर ट्रैकिंग सटीकता को नियंत्रित करने की आवश्यकता होती है।डबल लिफाफा संरचना वर्म व्हील और टूथ सरफेस मेशिंग क्षेत्र बड़ा है, ट्रांसमिशन सटीकता अधिक है, प्रभाव प्रतिरोध मजबूत है, इसकी कम पहनने की दर सटीक और जीवन की स्थितियों के तहत दीर्घकालिक उपयोग सुनिश्चित कर सकती है, उत्तर पश्चिम में फोटोथर्मल पावर स्टेशन के लिए अधिक उपयुक्त है। कठोर वातावरण से।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
मोटर निर्दिष्टीकरण
24V ब्रश डीसी मोटर
विशिष्टता:
वोल्टेज: 24VDC
वैकल्पिक वोल्टेज: 12 वी, 48 वी
कोई लोड वर्तमान नहीं: 0.6 ए (अधिकतम)
कोई लोड आउटपुट गति नहीं: 3.2 आरपीएम
कोई लोड गति नहीं: 1300 आरपीएम
रेटेड गति: 2 आरपीएम
रेटेड टॉर्क: 43 एनएम
अधिकतम टॉर्क: 48 एनएम
रेटेड वर्तमान: 1.8 ए (अधिकतम)
आईपी क्लास: आईपी55
वजन: 2000 ग्राम
दस्ता: 12 मिमी
मोटर वोल्टेज, शक्ति और गति को अपनाने योग्य आयाम की अनुमत परिस्थिति के तहत आपके अनुरोध के अनुसार अनुकूलित किया जाएगा।
