उत्पाद विवरण:
|
| आदर्श: | SE1 ~ SE25 | गियर अनुपात: | 31:1~150:1 |
|---|---|---|---|
| आवेदन पत्र: | आउटडोर सन ट्रैकिंग सिस्टम | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| प्रमाणपत्र: | आईएसओ 9 001 / सीई | इंस्टालेशन: | क्षैतिज और लंबवत |
| रखरखाव: | आसान | रंग: | के रूप में अनुरोध किया |
| प्रतिक्रिया: | 0.15 डिग्री से कम | ||
| प्रमुखता देना: | solar tracker drive,solar slew drive |
||

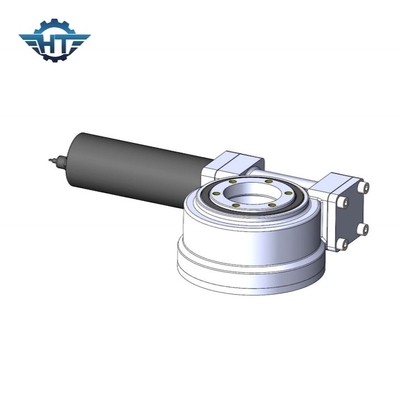

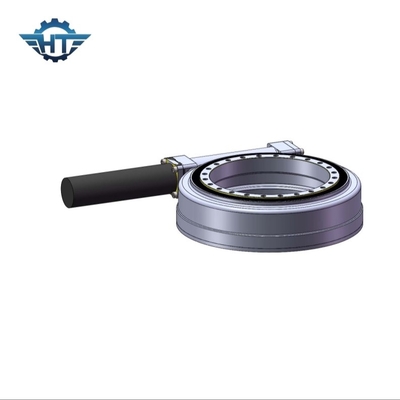

हाई टॉर्क आउटडोर सन ट्रैकिंग सिस्टम के लिए मल्टी टूथ कॉन्टैक्ट स्मॉल स्लीव ड्राइव
स्मॉल स्लीव ड्राइव विवरण
स्लीविंग ड्राइव एक गियरबॉक्स है जो रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ संचारित कर सकता है।रोटेशन एक ही अक्ष में या एक साथ कई अक्षों में हो सकता है।स्लीविंग रिंग ड्राइव गियरिंग, बियरिंग्स, सील्स, हाउसिंग, मोटर और अन्य सहायक घटकों के निर्माण और उन्हें एक तैयार गियरबॉक्स में असेंबल करके बनाए जाते हैं।
स्लीविंग ड्राइव में सिंगल-स्टेज गियरिंग का एक बड़ा अनुपात प्रदान करने के लिए उच्च परिशुद्धता की सुविधा है।वजन और प्रदर्शन को अनुकूलित करने के लिए बियरिंग्स और गियर्स को एक छोटे, स्व-निहित और रेडी-टू-इंस्टॉल केस में इकट्ठा किया जाता है।इन अत्यधिक अनुकूलनीय उत्पादों में मजबूत शॉक प्रतिरोध, लंबे जीवन प्रदर्शन, और सुचारू रोटेशन, असर सुरक्षा और सील ड्राइव विकल्प भी शामिल हैं।एक अनुभवी स्लीव ड्राइव निर्माता के रूप में, हमारे पास उच्च गुणवत्ता वाले स्लीव ड्राइव प्रदान करने की क्षमता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
