उत्पाद विवरण:
|
| गियर अनुपात: | 61:1 | क्षमता: | 40% |
|---|---|---|---|
| प्रकार: | संलग्न करना | आवेदन पत्र: | औद्योगिक उपयोग और पीवी ट्रैकर्स |
| OEM सेवा: | उपलब्ध | आईपी वर्ग: | IP66 |
| रंग: | के रूप में अनुरोध किया | सामग्री: | क्यूटी |
| प्रमुखता देना: | solar tracker drive,slewing drive for solar tracking system |
||

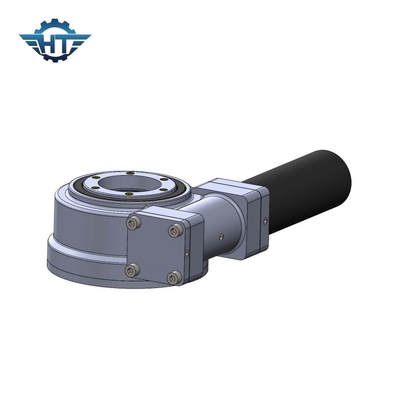

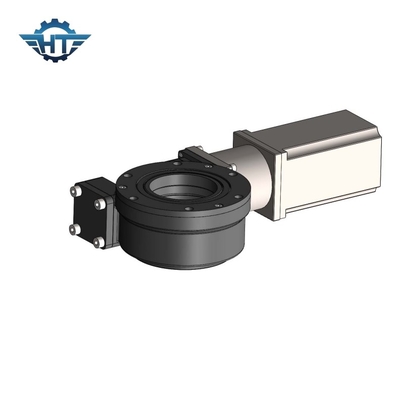

औद्योगिक उपयोग और पीवी ट्रैकर्स के लिए सिंगल एक्सिस वर्म गियर स्लीविंग ड्राइव स्टेपर मोटर
वर्म गियर स्लीविंग ड्राइव विवरण
सिंगल एक्सिस SE9 स्लीविंग रिंग ड्राइव कई अनुप्रयोगों के लिए उपयुक्त हो सकता है और विभिन्न विकल्पों के साथ आ सकता है, जिसमें शामिल हैं:
1. हाइड्रोलिक मोटर्स
2. इलेक्ट्रिक मोटर्स
3. वायवीय मोटर्स
4. एनकोडर
5. ब्रेक
6. 0 डिग्री . तक सटीक ट्रैकिंग
7. ओपन चेसिस
8. संलग्न चेसिस
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
संलग्न डिजाइन एसई सीरीज को हवा, बारिश और अन्य कठोर वातावरण से क्षति के लिए प्रतिरोधी और दो वस्तुओं के सापेक्ष रोटेशन के मिलान के लिए आदर्श समाधान बनाता है।SE सीरीज स्लीविंग ड्राइव का उपयोग इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए किया जा सकता है, जिसमें शामिल हैं:
1. ट्रक क्रेन
2. सैटेलाइट डिश
3. सौर ट्रैकर्स
4. पवन टरबाइन
5. उपयोगिता उपकरण
6. ऑटोमोटिव लिफ्ट्स
