उत्पाद विवरण:
|
| गियर अनुपात: | 85:1 | प्रकार: | संलग्न करना |
|---|---|---|---|
| आवेदन पत्र: | निर्माण साधन | चालक: | हाइड्रोलिक मोटर |
| आईपी ग्रेड: | IP66 | रंग: | के रूप में अनुरोध किया |
| क्षमता: | 40% | शुद्धता: | 0.15 डिग्री |
| प्रमुखता देना: | solar tracker drive,slewing drive for solar tracking system |
||

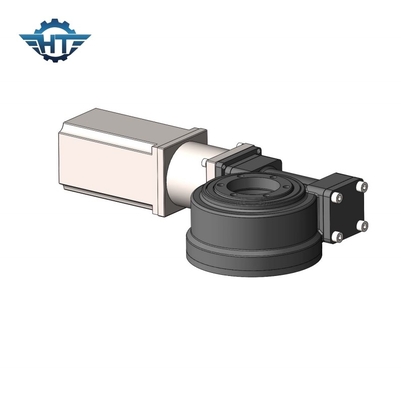

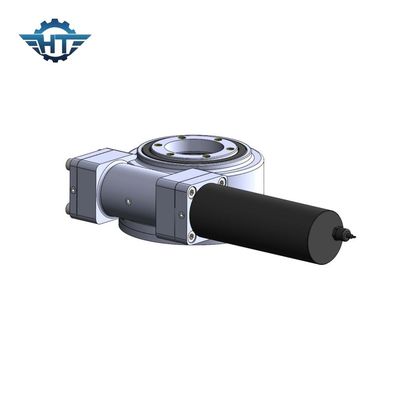

निर्माण मशीनरी के लिए बुझती दांत के साथ कृमि गियर संलग्न छोटी स्लीव ड्राइव
संलग्न छोटी स्लीव ड्राइव विवरण
SE सीरीज IP66 एनक्लोजर प्रोटेक्शन लेवल के साथ एक संलग्न हाउसिंग स्लीव ड्राइव है।इसे स्लीव रिंग और वर्म शाफ्ट के बीच संपर्क में 5 दांतों के साथ एक ऑवरग्लास वर्म शाफ्ट के साथ डिज़ाइन किया गया है।यह डिज़ाइन भारी भार के लिए एक बहुत ही ठोस बैक होल्डिंग टॉर्क क्षमता प्रदान करता है।खनन उद्योग, सीमेंट उद्योग और सूक्ष्म कण पर्यावरण के उच्च संदूषण वाले कई अन्य उद्योग इस ड्राइव को इसकी मजबूती के लिए पसंद करते हैं।यह भारी बारिश और बर्फ के अधीन अधिकांश बाहरी प्रतिष्ठानों के लिए भी पसंद है क्योंकि यह अन्य डिजाइनों की तुलना में अच्छी तरह से सील है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
आवेदन पत्र
वर्म ड्राइव कई मशीनों और उपकरणों में, विभिन्न अनुप्रयोगों और विभिन्न परिचालन स्थितियों में प्रभावी साबित हुए हैं, जैसे: निर्माण और असेंबली प्लेटफॉर्म, वन मशीनरी में कॉकपिट की नियुक्ति, सामग्री हैंडलिंग उपकरण, सौर प्रणालियों की स्थिति, सुपरस्ट्रक्चर का नियंत्रण और परिचालन अनुप्रयोग। निर्माण मशीनरी, औद्योगिक क्रेन और इतने पर।
लाभ
1. कुशलता से तेल रिसाव से बचने के लिए कंकाल तेल सील का उपयोग करें
2. डिज़ाइन किया गया माउंटिंग आयाम कई अनुप्रयोगों से मेल खा सकता है।
3. आसान रखरखाव
4. वर्म गियर संरचना को अपनाएं जिसमें मजबूत आसंजन और ड्राइविंग टॉर्क हो
