उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | आदर्श: | वीई9" |
|---|---|---|---|
| गियर अनुपात: | 61:1 | रेटेड आउटपुट टॉर्क: | 4300 एनएम |
| टोर्क पकड़ना: | 27200 एनएम | झुकाव टोक़: | 16000 एनएम |
| क्षमता: | 40% | सटीक: | 0.1 डिग्री से कम |
| प्रमुखता देना: | वर्टिकल स्लीविंग ड्राइव गियरबॉक्स,IP66 वर्टिकल स्लीविंग ड्राइव,सोलर ट्रैकिंग सिस्टम वर्टिकल स्लीविंग ड्राइव |
||

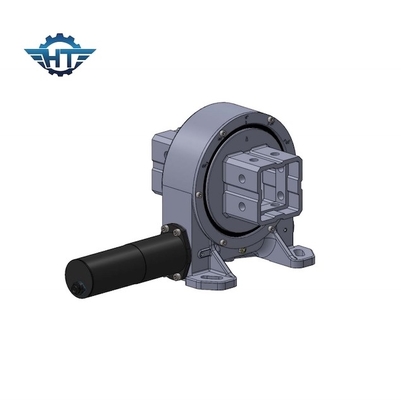

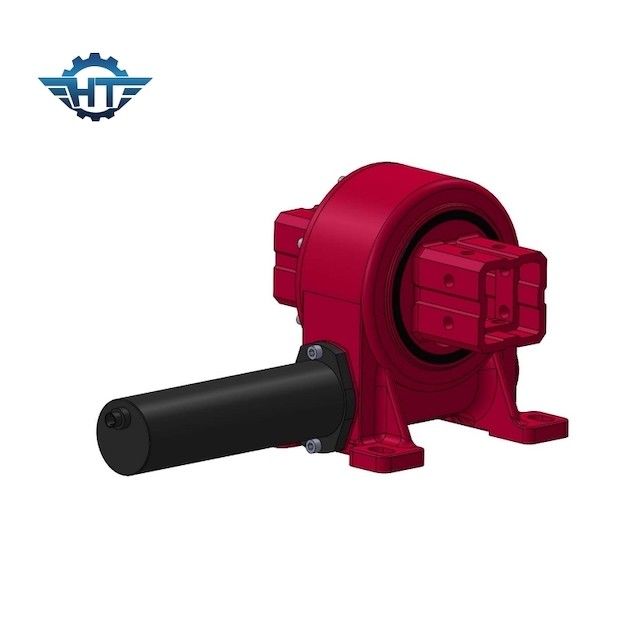

स्क्वायर आउटपुट सोलर ट्रैकिंग सिस्टम के लिए IP66 वर्टिकल स्लीविंग ड्राइव गियरबॉक्स
वर्टिकल स्लीविंग ड्राइव गियरबॉक्स विवरण
एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होता है।यह इकाई एक स्लीविंग रिंग और वर्म के लाभों को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो संयुक्त भार को संभालने में सक्षम निरंतर या चक्रीय आंदोलन के साथ धीमी रोटेशन की मांग करते हैं।उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर को युग्मित करने के साथ-साथ पूरे सिस्टम को उपकरणों के साथ जोड़ने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित लाभों के कारण, एक वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे कि मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, हॉलेज वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, बड़े पैमाने की व्हील इकाइयों में घूमने योग्य सीढ़ी समुद्री पोर्टल ट्रांसपोर्टर।
तकनीकी डेटा
| नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रैंड | हांग्तुओ | टाइप | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 4300 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 16 के एनएम | टोर्क पकड़ना | 27 के एनएम |
| स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 37:1 | क्षमता | 40% |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
लाभ
1. रोटेशन ± 60 डिग्री, सॉफ़्टवेयर नियंत्रण विफलता के मामले में ड्राइव के अंदर हार्ड स्टॉप / हार्ड सीमा
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर सेल्फ-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
