उत्पाद विवरण:
|
| टाइप: | वीई स्लीविंग ड्राइव | सामग्री: | 42CrMo या 50Mn |
|---|---|---|---|
| गारंटी: | 5~10 वर्ष | आकार: | 3 इंच से 25 इंच |
| दांत का प्रकार: | पेचदार दांत | मोटर: | एसी या डीसी या Hydarulic |
| रंग: | ग्राहक की आवश्यकता | आवेदन पत्र: | केंद्रित सौर ऊर्जा प्रणाली |
| प्रमुखता देना: | solar tracker drive,slewing drive for solar tracking system |
||

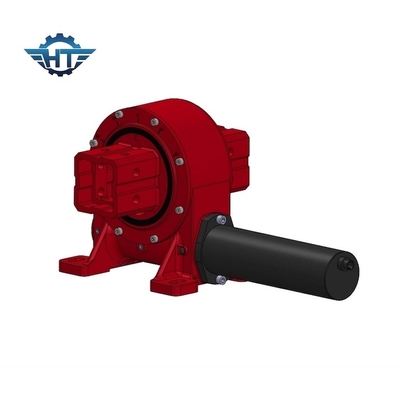

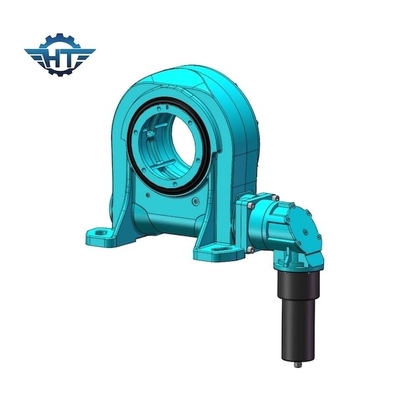

हेवी ड्यूटी वर्म गियरबॉक्स IP66 केंद्रित सौर ऊर्जा प्रणाली के लिए शून्य बैकलैश स्लीव ड्राइव संलग्न है
कृमि गियरबॉक्स विवरण
स्लीव ड्राइव एक ऑल-इन-वन यूनिट है जिसमें स्लीव रिंग, गियर, हाउसिंग और मोटर (इलेक्ट्रिक या हाइड्रोलिक) शामिल हैं और इसे अक्षीय, रेडियल और पल लोडिंग के लिए डिज़ाइन किया गया है।हमने विशेष रूप से उन अनुप्रयोगों के लिए उच्च बैकलैश वर्म गियर स्लीव ड्राइव विकसित किए हैं जहां उच्च सटीकता की आवश्यकता होती है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
विशेषताएँ
1. हैंगटूओ स्लीव ड्राइव्स लोड को संभालने, दक्षता और सटीकता को बढ़ाने के लिए ऑवर ग्लास (डबल एनवेलपिंग) वर्म तकनीक से संचालित हैं।
2. ड्राइव शैलियों, मॉडल आकार, प्रदर्शन रेंज, सीलिंग विकल्प, और बढ़ते विशेषताओं की एक विस्तृत विविधता का निर्माण करें।
3. मानक मॉडल आकार 75 मिमी से 800 मिमी व्यास में।
4. बैकलैश, लगभग शून्य बैकलैश
5. सेल्फ-लॉकिंग
एकाधिक विकल्प
1. गियर कमी अनुपात 31:1 से 150:1
2. क्षैतिज, लंबवत, या एकाधिक अक्ष बढ़ते हुए संयोजन
3. सिंगल वर्म या डबल वर्म
4. इलेक्ट्रिक या हाइड्रोलिक मोटर विकल्प
5. आवास: खुला या बंद
6. अनुकूलित इनपुट विन्यास
7. आवेदन आवश्यकताओं के अनुसार कस्टम डिजाइन
