| Brand Name: | HangTuo |
| Model Number: | वीई9" |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 100~1100 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

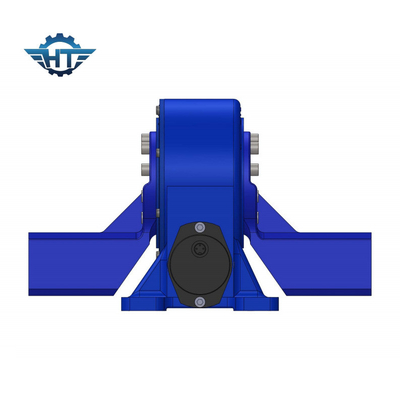

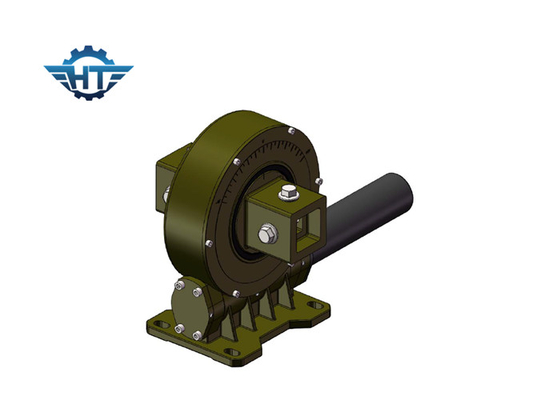

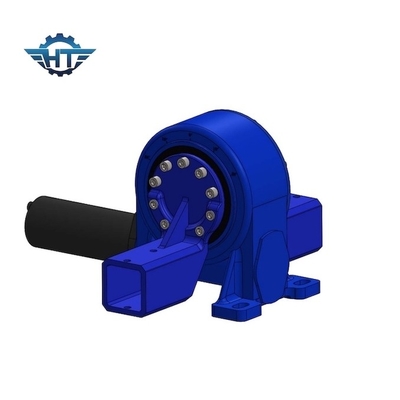

VE9 वर्टिकल वर्म गियर स्मॉल स्लीव ड्राइव 12VDC गियर मोटर और संलग्न आवास के साथ
वर्म गियर स्मॉल स्लीव ड्राइव विवरण:
स्लीव ड्राइव एकीकृत ड्राइव पावर स्रोत के साथ एक पूर्ण-चक्र रोटरी गति में कमी ड्राइव तंत्र है।इसका उपयोग ड्राइव फॉलोअर और मैकेनिज्म अटैचमेंट के रूप में किया जाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
लाभ
1. प्रतिरूपकता
रोटरी ड्राइव के एकीकरण की उच्च डिग्री के कारण, उपयोगकर्ता को घूर्णन डिवाइस बनाने वाले घटकों के प्रत्येक टुकड़े को खरीदने और संसाधित करने की आवश्यकता नहीं होती है, और कुछ हद तक उत्पाद उत्पादन की शुरुआत में तैयारी प्रक्रिया को कम करता है, जिससे श्रम उत्पादकता में काफी सुधार होता है।
2. सुरक्षा
रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव, रिवर्स सेल्फ-लॉकिंग प्राप्त कर सकता है, जिसे केवल वर्म द्वारा संचालित किया जा सकता है, और वर्म गियर द्वारा संचालित नहीं किया जा सकता है।यह सुविधा वैज्ञानिक और तकनीकी सामग्री के मेजबान में सुधार करते हुए, रोटरी ड्राइव को व्यापक रूप से उठाने, हवाई काम और अन्य उपकरणों में उपयोग करने की अनुमति देती है, लेकिन मेजबान ऑपरेटिंग और ऑपरेटिंग सुरक्षा कारक की स्थिरता को भी बढ़ाती है।पारंपरिक रोटरी उत्पादों के साथ स्लीव ड्राइव, इंस्टॉलेशन की तुलना में सरल, बनाए रखने में आसान, अधिक हद तक, इंस्टॉलेशन के लिए जगह बचाती है।
3. मेजबान डिजाइन को सरल बनाएं
पारंपरिक गियर ड्राइव की तुलना में, वर्म गियर ड्राइव अपेक्षाकृत बड़ा कमी अनुपात हो सकता है, कुछ मामलों में, मेजबान रेड्यूसर भागों को बचा सकता है, ताकि ग्राहकों के लिए खरीद लागत को कम किया जा सके, लेकिन मेजबान विफलता दर को भी बहुत कम कर देता है।
अनुप्रयोग
हमारे उत्पादों में स्लीविंग ड्राइव और संबंधित घटक शामिल हैं, जो मुख्य रूप से सिंगल या डुअल एक्सिस सोलर ट्रैकिंग सिस्टम, निर्माण वाहन, पोर्ट मशीनरी, मॉड्यूलर वाहन और छोटे पवन ऊर्जा प्रणालियों में लागू होते हैं।
आवरग्लास वर्म शाफ्ट के साथ स्लीविंग रिंग के संयोजन के कारण पीवी/सीपीवी/सीएसपी सोलर थर्मल ट्रैकिंग सिस्टम के लिए घर और सवार से स्लीविंग ड्राइव/रेड्यूसर का चयन किया जा रहा है, जो अधिक टूथ कॉन्टैक्ट, बढ़ा हुआ ड्राइव टॉर्क और स्मूथ रोटेशन प्रदान करता है।पीवी, सीपीवी, सीएसपी और सोलर थर्मल पावर ट्रैकिंग क्षेत्रों में नियमित और सटीक ट्रैकिंग आवश्यकताओं दोनों को पूरा करने के लिए 60 से अधिक मॉडलों के साथ 3 इंच से 25 इंच तक के विभिन्न आकार उपलब्ध हैं।
