उत्पाद विवरण:
|
| प्रकार: | सर्पिल गरारी | परिवहन पैकेज: | प्लाईवुड बॉक्स |
|---|---|---|---|
| आवेदन: | परवलयिक सौर ऊर्जा | वारंटी अवधि: | 10 वर्ष |
| रंग: | के रूप में अनुरोध किया | आकार: | 3 इंच से 25 इंच |
| अलग किए: | अविभाजित | विशेषता: | छोटी प्रतिक्रिया |
| प्रमुखता देना: | 12 वी इलेक्ट्रिक स्लीव ड्राइव,सीएसपी स्टेशन संलग्न स्लीविंग ड्राइव,सीएसपी स्टेशन सोलर स्लीव ड्राइव |
||

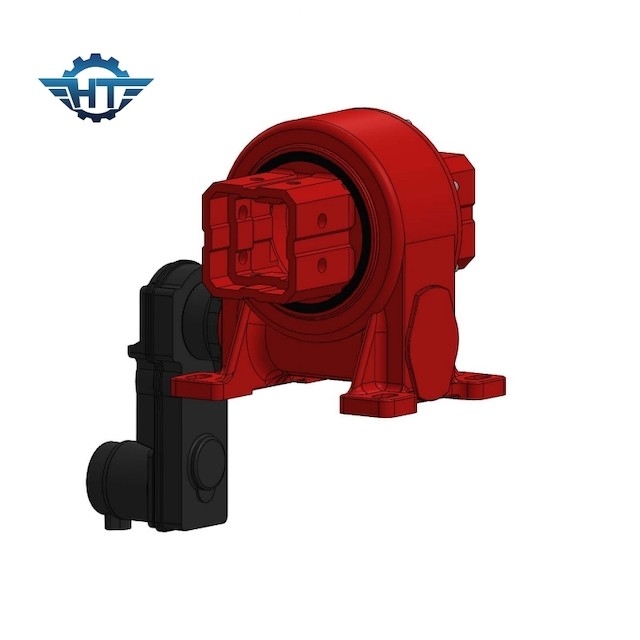

VE6 परवलयिक सौर ऊर्जा के लिए 24VDC स्टेपर मोटर के साथ संलग्न सौर स्लीव ड्राइव

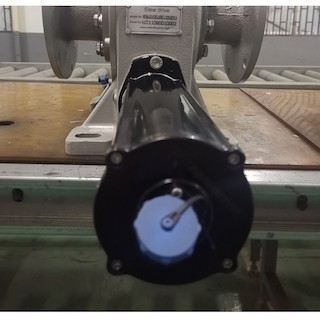

इलेक्ट्रिक स्लीव ड्राइव विवरण
24/12V इलेक्ट्रिक मोटर या स्टेपर मोटर्स के साथ उच्च सटीकता के साथ स्लीव ड्राइव को केंद्रित सौर ऊर्जा (CSP) स्टेशनों जैसे हेलियोस्टैट, परवलयिक, फ्रेस्नेल और केंद्रित फोटोवोल्टिक (CPV) स्टेशनों में डिज़ाइन किया गया है।वर्टिकल स्लीव ड्राइव एक दिशा में रोटेट प्राप्त कर सकता है और बिजली उत्पादन दक्षता में सुधार कर सकता है।उन्हें पीवी ट्रैकर-सिंगल एक्सिस और डुअल एक्सिस सोलर ट्रैकिंग सॉल्यूशंस आदि में भी लगाया जा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
स्लीविंग ड्राइव के साथ ट्रफ सिस्टम
गर्त मार्ग रैखिक फ़ोकसिंग सिस्टम के अंतर्गत आता है।गर्त परवलयिक संघनक दर्पण का उपयोग फोकल लाइन पर सूर्य के प्रकाश को केंद्रित करने के लिए किया जाता है, और केंद्रित सौर विकिरण ऊर्जा को अवशोषित करने के लिए फोकल लाइन पर एक ट्यूबलर कलेक्टर स्थापित किया जाता है।
गर्त प्रणाली का लाभ यह है कि प्रौद्योगिकी सबसे परिपक्व है, और प्रत्येक लिंक में उपकरण अपेक्षाकृत सरल है, बड़े पैमाने पर उत्पादन और स्थापना की कठिनाई मुश्किल नहीं है, और रखरखाव लागत भी कम है।यह इस तकनीकी मार्ग को वर्तमान में सबसे बड़ी स्थापित क्षमता वाले सीएसपी स्टेशन का प्रकार बनाता है।हालांकि, इसकी कम गर्मी संग्रह दक्षता के कारण, यह गर्मी हस्तांतरण माध्यम को बहुत अधिक तापमान तक गर्म नहीं कर सकता है, और यह धीरे-धीरे टावर सिस्टम द्वारा प्रतिस्थापित किया जाता है।
