उत्पाद विवरण:
|
| सामग्री: | क्यूटी | विशेषता: | ऊर्ध्वाधर छोटा आकार |
|---|---|---|---|
| गियर अनुपात: | 31:1 | क्षमता: | 40% |
| रंग: | आरएएल 9006 | आवेदन पत्र: | सन ट्रैकिंग सिस्टम |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 24VDC मोटर |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

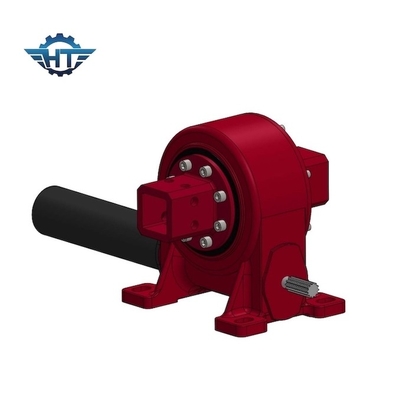

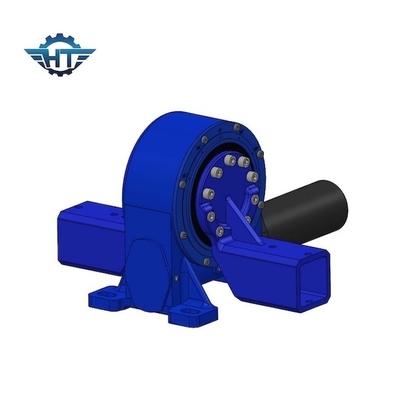

सन ट्रैकिंग सिस्टम के लिए सिंगल एक्सिस स्मॉल बैकलैश स्लीविंग गियर ड्राइव रेड्यूसर
छोटा बैकलैश स्लीविंग गियर विवरण:
स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जिसे आमतौर पर स्लीविंग रिंग कहा जाता है, जो आमतौर पर वर्म, स्लीविंग रिंग, हाउसिंग, मोटर और अन्य घटकों से बना होता है।चूंकि मुख्य घटक स्लीविंग बियरिंग हैं, वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने वाले क्षणों का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नई स्लीविंग ड्राइव में आसान इंस्टॉलेशन, आसान रखरखाव और अधिक से अधिक इंस्टॉलेशन स्पेस की सुविधा है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
अनुप्रयोग
वर्टिकल स्मॉल साइज स्लीविंग गियर को सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम में लगाया जा सकता है।
