उत्पाद विवरण:
|
| नमूना: | SE17 | प्रमाणपत्र: | आईएसओ, सीई |
|---|---|---|---|
| आवास: | संलग्न करना | सामग्री: | कठोर स्टील |
| झुकाव टोक़: | 135600 एनएम | गारंटी: | 5~10 साल |
| शुद्धता: | 0.1 डिग्री | रंग: | ग्राहक की आवश्यकता |
| प्रमुखता देना: | 17 "क्षैतिज इलेक्ट्रिक स्लीव ड्राइव,स्लीव ड्राइव गियरबॉक्स IP66 हार्डन स्टील,17" हॉरिजॉन्टल स्लीव ड्राइव मोटर |
||

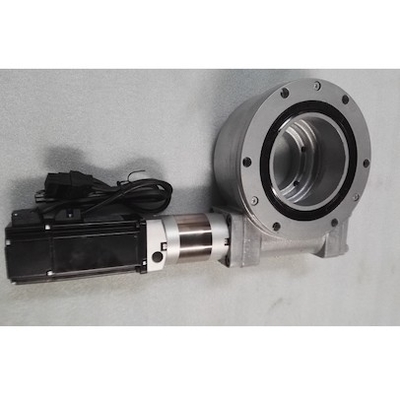

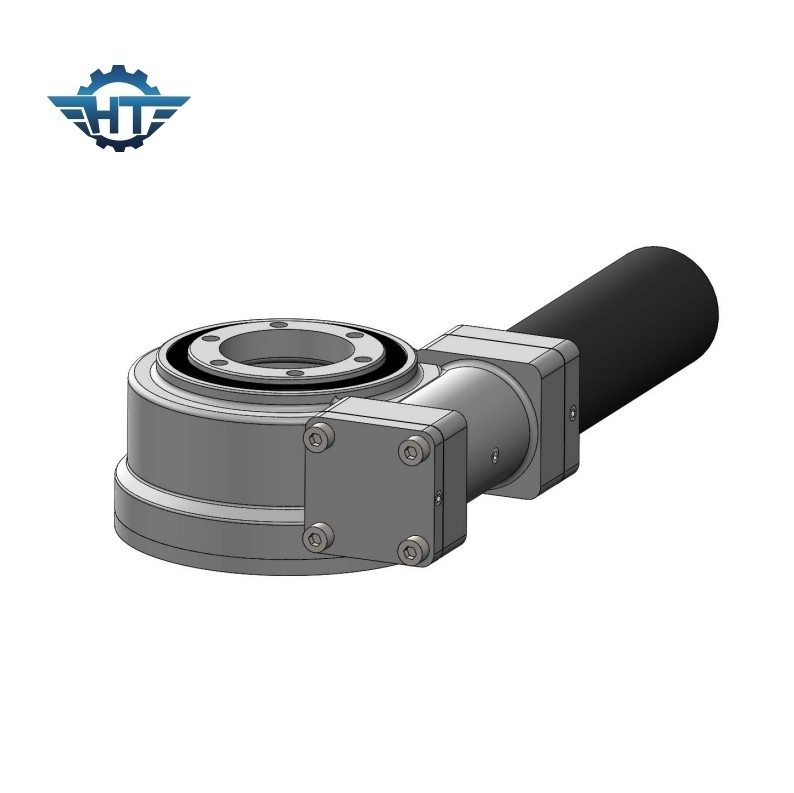

SE17 क्षैतिज सिंगल एक्सिस वर्म गियरबॉक्स, ओपन फील्ड पीवी ट्रैकर के लिए IP66 क्लास
सिंगल एक्सिस वर्म गियरबॉक्स
एक सौर ट्रैकर पूरे दिन सूर्य का अनुसरण करने के लिए पैनलों को स्थानांतरित करके सौर मंडल के बिजली उत्पादन को अधिकतम करता है, जो उस कोण को अनुकूलित करता है जिस पर आपके पैनल सौर विकिरण प्राप्त करते हैं।सोलर ट्रैकर्स का उपयोग आमतौर पर ग्राउंड-माउंटेड बड़े सोलर प्लांट के लिए किया जाता है।
विभिन्न प्रकार के सिंगल-एक्सिस प्रकार के सोलर कलेक्टर हैं जैसे वर्टिकल सिंगल एक्सिस सोलर ट्रैकर, हॉरिजॉन्टल ट्रैकर, टाइटल सोलर ट्रैकर्स आदि। एसई स्लीविंग ड्राइव्स का उपयोग सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम में इसके उच्च प्रदर्शन और आसान इंस्टॉलेशन के कारण व्यापक रूप से किया जाता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
फ्लैट परोक्ष एकल अक्ष सौर ट्रैकिंग प्रणाली
"फ्लैट ओब्लिक सिंगल", या "फ्लैट यूनिएक्सियल विथ इनक्लिन" उपरोक्त दो मोड के संयोजन का उत्पाद है।वास्तव में, फ्लैट झुका हुआ सिंगल फ्लैट सिंगल एक्सिस की श्रेणी से संबंधित होना चाहिए, इसकी रोटेशन अक्ष क्षैतिज है, और उसका पूरा ट्रैकिंग सिस्टम फ्लैट सिंगल एक्सिस सिस्टम का पालन कर सकता है।अंतर यह है कि घूर्णन की धुरी पर प्रत्येक घटक का दक्षिण में एक निश्चित झुकाव होता है।
यद्यपि फ्लैट-इच्छुक सिंगल शाफ्ट फ्लैट सिंगल-अक्ष और इच्छुक सिंगल-अक्ष के कुछ फायदों को जोड़ता है, व्यावहारिक अनुप्रयोगों में, अपनी विशेषताओं के कारण, ऐसे बिंदु भी हैं जिन पर ध्यान देने की आवश्यकता है:
1. चूंकि कम सौर ऊंचाई वाले कोणों के लिए फ्लैट यूनिएक्सियल कम विकिरण प्राप्त करने की दक्षता की कमियां मध्य और उच्च अक्षांशों में अधिक स्पष्ट होती हैं, इसलिए मध्य और उच्च अक्षांशों के लिए फ्लैट तिरछी यूनिएक्सियल भी अधिक उपयुक्त होती है;
2. क्षैतिज एकल-अक्ष प्रणाली के विपरीत, जहां घटकों को उत्तर-दक्षिण दिशा में लगातार व्यवस्थित किया जाता है, क्षैतिज-झुकाव एकल-अक्ष प्रणाली में, चूंकि घटक दक्षिण की ओर झुके होते हैं, इसलिए उत्तर का अनुकरण और निर्धारण करना आवश्यक है - घटकों के बीच दक्षिण की दूरी;
3. चूंकि मॉड्यूल इष्टतम झुकाव कोण पर टाइल किया गया है, विकिरण रिसेप्शन की वृद्धि दर धीरे-धीरे कम हो जाती है।उसी समय, क्योंकि झुकाव कोण बहुत बड़ा है, मॉड्यूल के उत्तर और दक्षिण के बीच की दूरी बहुत बड़ी है, जिससे भूमि पर कब्जा और ब्रैकेट लागत बढ़ जाती है।इसलिए, फ्लैट-इच्छुक एकल प्रणाली में, घटकों के झुकाव कोण को उचित मात्रा में बढ़ाने के लिए पर्याप्त है, और झुकाव कोण बहुत बड़ा नहीं होना चाहिए।
