उत्पाद विवरण:
|
| टाइप: | VE5 स्लीविंग ड्राइव | सामग्री: | 42CRMN या 50Mn |
|---|---|---|---|
| आवेदन पत्र: | केंद्रित सौर ट्रैकर्स | गारंटी: | 10 वर्ष |
| रंग: | ग्राहक की आवश्यकता | आकार: | 3 इंच - 25 इंच |
| मोटर: | 24वीडीसी | विशेषता: | लंबा जीवन |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

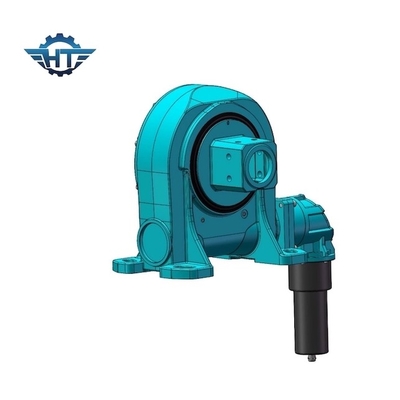

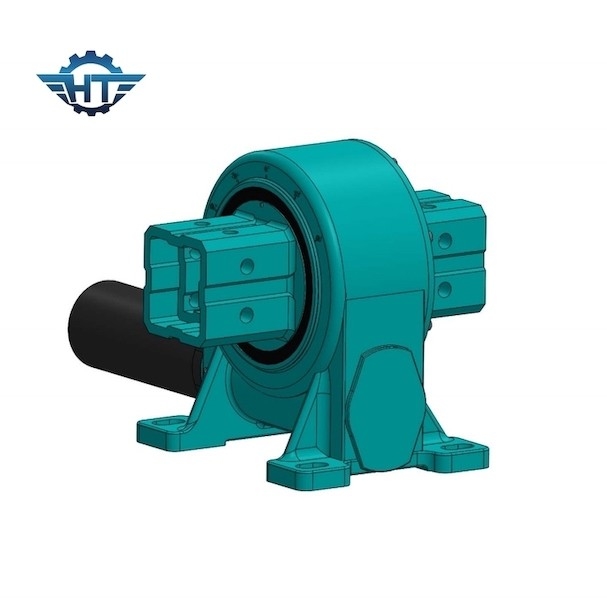

केंद्रित सौर ट्रैकर्स के लिए सिंगल एक्सिस सोलर ट्रैकर स्मॉल स्लीव ड्राइव
स्मॉल स्लीव ड्राइव विवरण
एक स्लीव ड्राइव, जिसे आमतौर पर वर्म ड्राइव या स्लीविंग बियरिंग्स के रूप में जाना जाता है, एक पूर्ण, स्थापित करने के लिए तैयार प्रणाली है जिसमें गियर या स्लीविंग रिंग बेयरिंग, वर्म, बेस और पूरी तरह से संलग्न आवास शामिल हैं।इसे हाइड्रोलिक या इलेक्ट्रिक मोटर, ग्रहीय गियरबॉक्स के साथ अनुकूलित किया जा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
विशेषताएँ
1. 0~180° . से घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर कनेक्ट करें
3. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
9. कम रखरखाव
अनुप्रयोग
फोटोवोल्टिक पावर स्टेशन ट्रैकिंग में फ्लैट सिंगल-एक्सिस लिंकेज, ओब्लिक सिंगल-एक्सिस लिंकेज, ओब्लिक सिंगल-एक्सिस और टू-एक्सिस ट्रैकिंग सिस्टम शामिल हैं।
1. फ्लैट सिंगल एक्सिस लिंकेज
30 डिग्री से नीचे के अक्षांशों और 12 डिग्री से कम जमीनी ढलानों के लिए उपयुक्त।
2. ओब्लिक सिंगल एक्सिस लिंकेज
मध्यम से उच्च अक्षांशों के लिए उपयुक्त, जमीन लगभग समतल होनी चाहिए।
3. तिरछी एकल-अक्ष इकाई
मध्यम से उच्च अक्षांशों के लिए उपयुक्त।
4. दोहरी धुरी
किसी भी अक्षांश के लिए उपयुक्त।
