उत्पाद विवरण:
|
| इनपुट विकल्प: | वृद्धिशील एनकोडर | नाम: | छोटी स्लीव ड्राइव |
|---|---|---|---|
| परिचालन तापमान: | -20 से +120°C | मोटर चलाएँ: | ग्रहों का गियरबॉक्स |
| विद्युत आपूर्ति: | 24 वी डीसी | सुरक्षा: | IP66 |
| आउटपुट गति: | 0.1 से 1 आरपीएम | जीवनभर: | 30 साल |
| प्रमुखता देना: | solar tracker drive,solar slew drive |
||

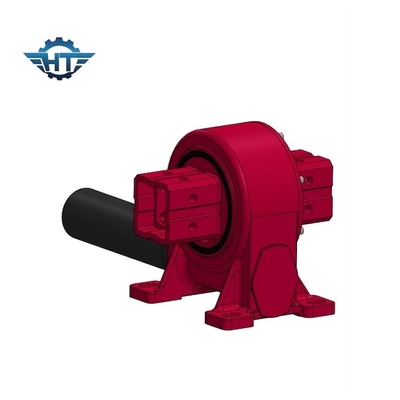

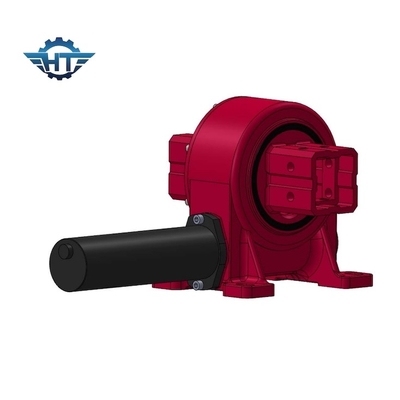

स्व-लॉकिंग सुविधा के साथ झुकाव सौर ट्रैकिंग प्रणाली के लिए सौर स्लीव ड्राइव 7 इंच
सौर स्लीव ड्राइव विवरण
दो मुख्य प्रकार के ट्रैकर्स हैं, एकल और दो अक्षीय ट्रैकर्स। एकल अक्षीय ट्रैकर्स को हर महीने समायोजित किया जाता है या तो सूर्य की स्थिति में मौसमी परिवर्तनों को ध्यान में रखते हुए,एक अक्ष का उपयोग तब आकाश में सूर्य के पूर्व से पश्चिम की ओर दैनिक आंदोलन को ट्रैक करने के लिए किया जाता हैडुअल एक्सिस ट्रैकर्स सूर्य के दैनिक आंदोलन को ट्रैक करने के लिए एक अक्ष और मौसमी आंदोलन को ट्रैक करने के लिए एक अक्ष का उपयोग करके मासिक समायोजन की आवश्यकता को समाप्त करते हैं।एकल अक्षीय सौर ट्रैकर सौर उत्पादन में लगभग 25% और दो अक्षीय ट्रैकर में लगभग 40% की वृद्धि करता है.
सौर ट्रैकर एक यांत्रिक उपकरण है जो सौर पैनल, सौर थर्मल पैनल या सौर एकाग्रकर्ता से सूर्य की किरणों के संबंध में अनुकूल दिशा निर्देश के लिए स्वचालित कार्य करता है।सौर ट्रैकर कैप्चर सौर ऊर्जा की शक्ति में वृद्धि का कारण बनता है औरएक प्रकार का सौर ट्रैकर हेलिओस्टैट है।
एक ट्रैकर का मुख्य उद्देश्य पीवी पैनलों की दक्षता को अधिकतम करना है, जो घुमावदार ड्राइव पर लगाए गए दर्पण हैं।
फोटोवोल्टिक क्षेत्र में, एक ट्रैकर पर लगाए गए पीवी मॉड्यूल आम तौर पर एक पंक्ति में व्यवस्थित होते हैं, ताकि घुमावदार ड्राइव केवल एक सौर मॉड्यूल को नहीं चला सके।
सौर एकाग्रता के क्षेत्र में, सौर ट्रैकर ताप के लिए तरल पदार्थ के चैनल तत्व में पैराबोलोइड या दर्पण द्वारा उत्पन्न अग्नि बिंदु को स्थिर रखने के लिए उपयोगी है।सूर्य की किरणों के साथ लंबवत संरेखण जितना बड़ा होगा, एक ही सतह के लिए थर्मोडायनामिक रूपांतरण और थर्मल ऊर्जा की दक्षता जितनी अधिक होगी।
जिसके लिए एक उच्च परिशुद्धता वाले घुमावदार ड्राइव की आवश्यकता होती है।
वीई मॉडल प्रदर्शन पैरामीटर
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
गारंटी
घुमावदार ड्राइव को 30 साल के फील्ड जीवन के लिए डिज़ाइन, परीक्षण और उपयोग किया जाता है। अधिक जानकारी के लिए उत्पाद जानकारी डाउनलोड करें या कैटलॉग का अनुरोध करें।
