उत्पाद विवरण:
|
| ब्रांड नाम: | Hangtuo | सामग्री: | क्यूटी |
|---|---|---|---|
| एक्सिस: | सिंगल एक्सिस | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| मोटर: | 220VAC | रखरखाव: | मुक्त |
| रंग: | के रूप में अनुरोध किया | स्व ताला: | हाँ |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

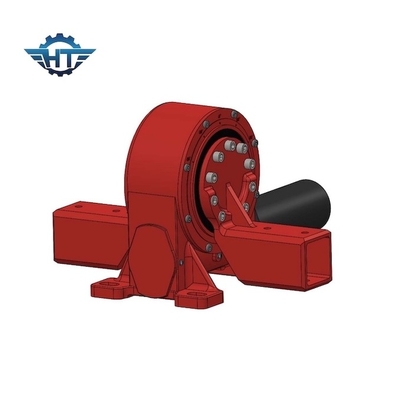

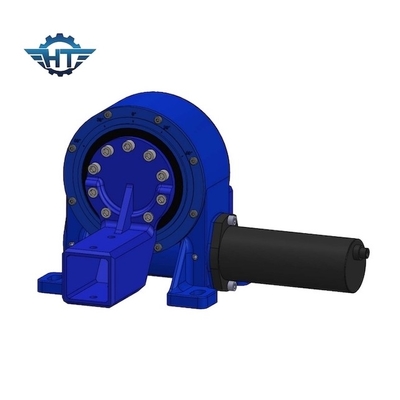

क्षैतिज सिंगल सोलर ट्रैकिंग सिस्टम के लिए VE9 सिंगल एक्सिस वर्टिकल स्लीव ड्राइव गियरबॉक्स
वर्टिकल स्लीव ड्राइव गियरबॉक्स विवरण
उनकी निर्माण विशेषताओं के अनुसार, सौर ट्रैकर्स को इसमें विभाजित किया गया है:
टिल्ट ट्रैकर्स पूर्व-पश्चिम अक्ष के चारों ओर बनाने और घुमाने के लिए सबसे सरल हैं।सौर पैनल क्षितिज की ओर बढ़ता या गिरता है (आमतौर पर मैन्युअल रूप से वर्ष में दो बार), ताकि जमीन पर कोण मौसमी के अनुसार सांख्यिकीय रूप से इष्टतम हो।ये ट्रैकर्स 10% से कम के उत्पादन में वृद्धि की पेशकश करते हैं, शायद ही कभी किसी सर्वोमेनिज्म को सही ठहराने के लिए।
फ्लैट सिंगल ट्रैकर्स का लक्ष्य उपयोग के मौसम की परवाह किए बिना, अपनी दैनिक यात्रा पर पूरे आकाश में सूर्य का अनुसरण करना है।इस मामले में, रोटेशन की धुरी उत्तर-दक्षिण है, जबकि क्षितिज के ऊपर सूर्य की ऊंचाई को नजरअंदाज कर दिया जाता है।ये ट्रैकर्स विशेष रूप से निम्न-अक्षांश देशों के लिए उपयुक्त हैं, जहां वर्ष के दौरान सूर्य का मार्ग औसतन चौड़ा होता है।इन संरचनाओं के लिए आवश्यक घुमाव झुकाव से अधिक व्यापक है, कभी-कभी ± 60 ° तक।
ये अनुयायी एक निश्चित फोटोवोल्टिक प्रणाली की तुलना में ऊर्जा उत्पादन को लगभग 15% तक बढ़ाने की अनुमति देते हैं।
दो डिग्री स्वतंत्रता के साथ सौर ट्रैकर
सबसे परिष्कृत सौर ट्रैकर्स में दो डिग्री स्वतंत्रता होती है, जिसका उद्देश्य वास्तविक समय में सूर्य की किरणों के साथ ऑर्थोगोनल फोटोवोल्टिक पैनलों को पूरी तरह से संरेखित करना है।उन्हें करने का सबसे सस्ता, लेकिन एकमात्र तरीका नहीं है, एक ट्रैकर को दूसरे पर माउंट करना।इन सोलर ट्रैकर्स से बिजली के उत्पादन में वृद्धि होती है जो 35% -40% तक पहुंच जाती है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
स्लीविंग ड्राइव सोलर ट्रैकर के फायदे
सूर्य निरंतर गतिमान लक्ष्य है।सिंगल एक्सिस स्लीविंग ड्राइव सोलर ट्रैकर सबसे ज्यादा धूप पाने के लिए रोजाना पूर्व से पश्चिम की ओर चलते हैं, जबकि डुअल-एक्सिस सोलर ट्रैकर्स सूरज के साथ सुबह से शाम तक न केवल पूर्व से पश्चिम की ओर बल्कि उत्तर से दक्षिण की ओर बढ़ते हैं ताकि पूरे ऊर्जा उत्पादन को अधिकतम किया जा सके। दिन।
