उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | वीई9" |
|---|---|---|---|
| गियर अनुपात: | 61:1 | मूल्यांकन टोक़: | 4300 एनएम |
| टोर्क पकड़ना: | 27200 एनएम | झुकाव टोक़: | 16000 एनएम |
| क्षमता: | 40% | उत्पादन: | निकला हुआ |
| प्रमुखता देना: | solar tracker drive,solar slew drive |
||

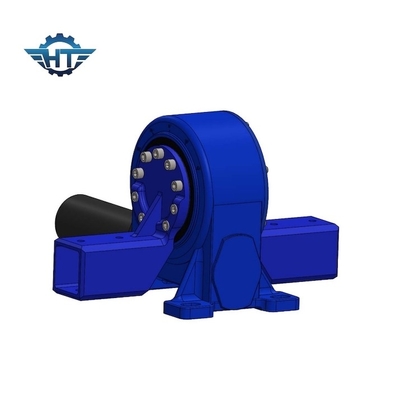

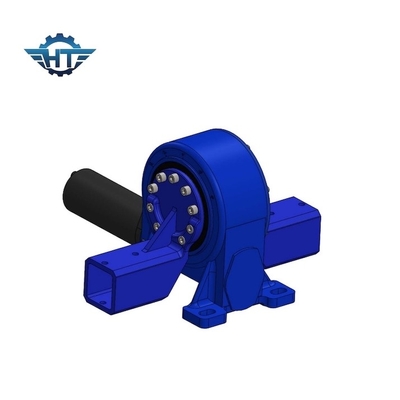

सोलर ट्रैकिंग सिस्टम के लिए स्क्वेयर ट्यूब आउटपुट के साथ संलग्न वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइवविवरण
स्लीविंग ड्राइव के घूर्णन मॉड्यूल एक कच्चा लोहा आवास में एकीकृत कॉम्पैक्ट घूर्णी इकाइयाँ हैं जिनमें गियर के साथ एक टर्निंग रिंग होती है।गियर टर्निंग रिंग को बड़ी सटीकता के साथ घुमाता है और सुचारू रोटेशन और अधिकतम प्रयास की अनुमति देता है।वर्टिकल टाइप स्लीविंग ड्राइव वर्टिकल माउंटिंग और एक हाई-पावर्ड यूनिट में पूरी तरह से संलग्न ड्राइव प्रदान करता है।यह एक आवश्यक मशीनरी ट्रांसमिशन पार्ट्स है।
हम मानक के आधार पर निर्मित होते हैं जो ISO9001 प्रणाली में आवश्यक है।हमने सीई प्रमाणपत्र भी पारित किया है।स्लीव ड्राइव का जीवनकाल लंबा होता है और इसे लाइफ टाइम का उपयोग करके 30 साल के क्षेत्र के लिए डिज़ाइन किया गया है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
लाभ
1. उच्च बैकहोल्डिंग टोक़
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
4. सेल्फ-लॉकिंग फंक्शन
5. निकला हुआ किनारा आउटपुट
