उत्पाद विवरण:
|
| नमूना: | वीई9 | स्व ताला: | हां |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ 9 001, सीई | गारंटी: | 5~10 साल |
| सामग्री: | 50Mn, 42CrMo | आवेदन: | ओपन फील्ड सोलर ट्रैकर्स |
| रंग: | के रूप में अनुरोध किया | शुद्धता: | 0.1 |
| प्रमुखता देना: | ISO9001 वर्टिकल स्लीविंग ड्राइव,एंटी इरोजन वर्म ड्राइव स्लीव रिंग,ISO9001 स्लीविंग रिंग ड्राइव |
||

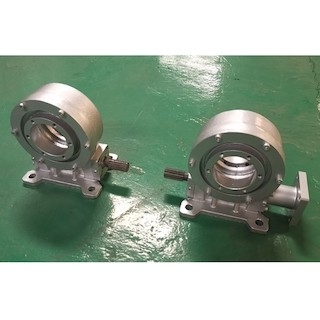

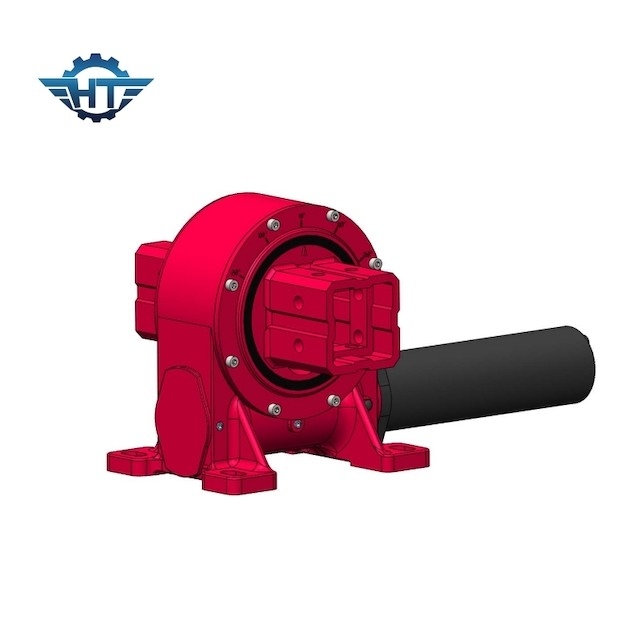

9 इंच सिंगल स्लीविंग वर्म गियर, ओपन फील्ड सोलर ट्रैकर्स के लिए एंटी इरोजन कोटिंग
सिंगल एक्सिस स्लीविंग ड्राइव विवरण
सिंगल एक्सिस स्लीविंग ड्राइव एक ड्राइविंग पावर स्रोत के साथ एकीकृत एक कमी संचरण तंत्र है।रोटेशन एक ही अक्ष में हो सकता है, या एक साथ कई अक्षों में हो सकता है।यह एक सामान्य प्रयोजन में कमी संचरण तंत्र है जो एक ही समय में रोटेशन, मंदी, और एक सरल संरचना और सुविधाजनक निर्माण और रखरखाव के कार्यों को एकीकृत करता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम
फ्लैट सिंगल-एक्सिस ट्रैकिंग सिस्टम बाजार पर सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ट्रैकिंग सिस्टम है, जिसे एनएस-एक्सिस फ्लैट सिंगल-एक्सिस ट्रैकिंग सिस्टम (यानी, उत्तर-दक्षिण दिशा में रोटेशन एक्सिस स्थापित किया गया है) में उप-विभाजित किया जा सकता है। ईडब्ल्यू-अक्ष फ्लैट सिंगल-अक्ष ट्रैकिंग सिस्टम (यानी रोटेशन अक्ष)।पूर्व-पश्चिम दिशा में स्थापित)।उनमें से, एनएस-अक्ष फ्लैट सिंगल-अक्ष ट्रैकिंग सिस्टम सबसे व्यापक रूप से उपयोग किया जाता है।
एनएस-अक्ष क्षैतिज एकल-अक्ष ट्रैकिंग प्रणाली के लिए, उच्च अक्षांश वाले क्षेत्रों के अनुकूल होने के लिए, एक झुकाव कोण के साथ एक फ्लैट एकल-अक्ष ट्रैकिंग प्रणाली विकसित की गई है।
