उत्पाद विवरण:
|
| नमूना: | वीई9 | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन: | सौर ऊर्जा | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | ग्रहीय गियरबॉक्स | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1° |
| प्रमुखता देना: | 130 केएन स्लीविंग असर ड्राइव,ग्रहीय गियरबॉक्स स्लीविंग असर ड्राइव,130 केएन संलग्न स्लीविंग ड्राइव |
||

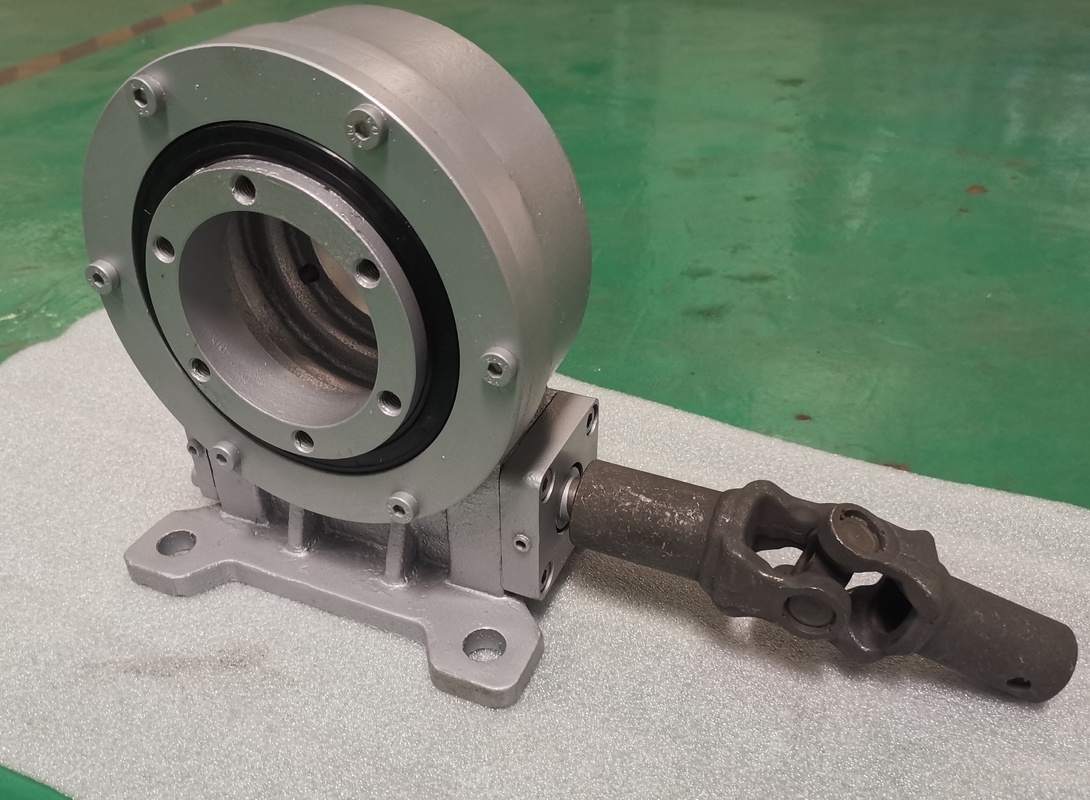

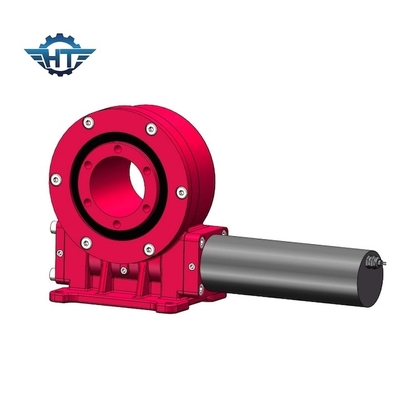

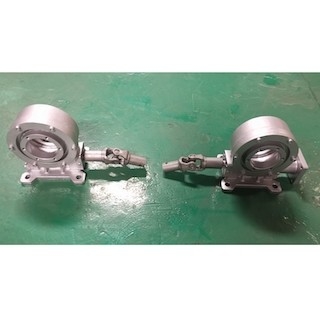

सौर ट्रैकर के लिए संलग्न घर के साथ 61/1 अनुपात लंबवत वर्म गियर स्लीविंग असर
वर्म गियर स्लीव ड्राइव
स्लीविंग ड्राइव में वर्म द्वारा संचालित रेडियल गियर होता है।गियर के दांत कीड़ा में खांचे से मिलते हैं और जैसे ही कीड़ा मुड़ता है, गियर भी मुड़ जाता है।अलग-अलग स्लीविंग ड्राइव के लिए सामान्य विशेषताओं में एक घंटे के आकार का कीड़ा शामिल हो सकता है, जिसे अक्सर अधिक कुशल माना जाता है क्योंकि गियर पर कई दांतों को एक साथ लगाया जा सकता है।अन्य विशेषताओं में तंत्र को साफ रखने के लिए एक सुरक्षात्मक संलग्नक शामिल हो सकता है, हमारी स्लीविंग ड्राइव IP66 है।मोटर या ड्राइविंग घटक, जैसे पवन टरबाइन की कताई, एक स्लीविंग ड्राइव के विशिष्ट डिज़ाइन को भी बदल सकता है।
सामान्य तौर पर, विभिन्न स्लीविंग ड्राइव का उद्देश्य अक्षीय गति को रेडियल गति में बदलना है।वर्म पर धागों की संख्या और गियर पर दांतों की संख्या के आधार पर, अक्षीय बल की गति और शक्ति को एक विशिष्ट कट्टरपंथी बल में परिवर्तित किया जाएगा।एप्लिकेशन के आधार पर, एक स्लीविंग ड्राइव एक तंत्र को घुमाने वाले टॉर्क को बढ़ाने के लिए उपयोगी हो सकता है।
VE9 स्लीविंग ड्राइव्स के तकनीकी पैरामीटर्स
| नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | हांग्तुओ | प्रकार | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 4300 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 16 के एनएम | टोर्क पकड़ना | 27.2 के एनएम |
| स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 61:1 | क्षमता | 40% |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
होल्डिंग टोक़ (एनएम) |
झुकाव टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता | शुद्धता | आईपी | वर्किंगटेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | 0.10 | 66 | -40～+120 | हां | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0.10 | 66 | -40～+120 | हां | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | -40～+120 | हां | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0.10 | 66 | -40～+120 | हां | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | 0.10 | 66 | -40～+120 | हां | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | 0.10 | 66 | -40～+120 | हां | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | 0.10 | 66 | -40～+120 | हां | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | 0.10 | 66 | -40～+120 | हां | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | 0.10 | 66 | -40～+120 | हां | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | 0.10 | 66 | -40～+120 | हां | 251 |
पैकिंग और शिपिंग
प्लाईवुड मामले में मजबूती, प्लाईवुड बॉक्स में प्लाईवुड फूस पर बैठे।
अपनी मांग के अनुसार समायोजित करें।
प्रसव के समय: आम तौर पर 5-10 दिन अगर माल स्टॉक में हैं।20-45 दिन अगर माल स्टॉक में नहीं है।मात्रा के अनुसार होता है।
पैकेज: सामान्य निर्यात पैकिंग, या आपके अनुरोध के रूप में अनुकूलित पैकिंग
व्यक्ति से संपर्क करें: Mr. Tommy Zhang
दूरभाष: +86-18961639799
