उत्पाद विवरण:
|
| आदर्श: | SE1 | टोर्क पकड़ना: | 1800 एनएम |
|---|---|---|---|
| झुकाव टोक़: | 1000 एनएम | आउटपुट टॉर्क: | 400 एनएम |
| स्थिर अक्षीय भार: | 22 kN | स्टेटिक रेडिकल लोड: | 12 kN |
| कच्चा माल: | क्यूटी | वज़न: | 6 किलो |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

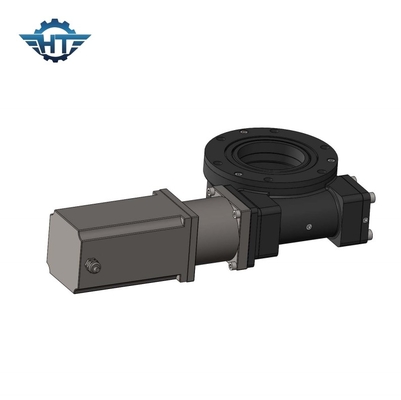

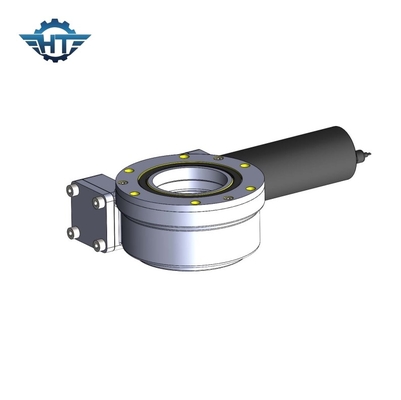

सौर अक्षय ऊर्जा के लिए उच्च प्रदर्शन छोटे आकार की स्लीव ड्राइव
छोटे आकार की स्लीव ड्राइव विवरण:
स्लीविंग ड्राइव डिवाइस एक पूर्ण-परिधीय स्लीविंग डिसेलेरेशन ट्रांसमिशन मैकेनिज्म है जो ड्राइविंग पावर स्रोत को एकीकृत करता है।स्लीविंग ड्राइव डिवाइस स्लीविंग बियरिंग का उपयोग ट्रांसमिशन फॉलोअर और मैकेनिज्म अटैचमेंट के रूप में करता है।ड्राइविंग स्रोत और आवरण, और दूसरी अंगूठी का उपयोग ट्रांसमिशन अनुयायी और संचालित काम करने वाले हिस्से के कनेक्शन आधार दोनों के रूप में किया जाता है, ताकि स्लीविंग असर स्वयं एक पूर्ण-परिधि स्लीविंग कनेक्शन हो, और ड्राइविंग पावर स्रोत और मुख्य ट्रांसमिशन पार्ट्स इसे एक सार्वभौमिक मंदी संचरण तंत्र बनाते हैं जो रोटेशन, मंदी और ड्राइविंग के कार्यों को एकीकृत करता है, और साथ ही साथ एक सरल संरचना होती है और निर्माण और रखरखाव के लिए सुविधाजनक होती है।तस्वीर दो विशिष्ट स्विंग ड्राइव दिखाती है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
SE1 स्लीविंग ड्राइव डेटाशीट
| आदर्श | SE1 |
| अनुपात | 32:1 |
| रेटेड आउटपुट टॉर्क (एनएम) | 400 |
| झुकाव टोक़ (एनएम) | 1000 |
| होल्डिंग टॉर्क (एनएम) | 1800 |
| अक्षीय भार (केएन) | 22 |
| रेडियल लोड (केएन) | 12 |
| क्षमता | 40% |
| प्रेसिजन (डिग्री) | 0.1 |
| स्व ताला | हां |
| वजन (किग्रा) | 6 |
| स्थापना छेद | 6*एम8 |
| केंद्र सर्कल व्यास | Φ 40 मिमी |
| भीतरी छेद | Φ 30 मिमी |
| कार्य तापमान | 30 ℃ ~ ＋80 ℃ (ठंडे या गर्म स्थानों में इस्तेमाल किया जाने वाला वैकल्पिक विशेष तेल) |
| वारंटी नीति | 5 साल, वारंटी विस्तार उपलब्ध |
स्लीविंग ड्राइव खरीदते समय, आपको निम्नलिखित मापदंडों को जानना होगा:
1 टोक़
2 आरपीएम
3 स्लीविंग रेड्यूसर
