उत्पाद विवरण:
|
| स्लीव ड्राइव मोटर: | 24वीडीसी | स्पीड: | स्वनिर्धारित |
|---|---|---|---|
| आवास: | संलग्न करना | प्रकार: | लंबवत एकल प्रकार |
| सामग्री: | 42CrMo या 50Mn | गारंटी: | 5~10 साल |
| आवेदन: | सौर ऊर्जा ट्रैकिंग सिस्टम | परिवहन पैकेज: | परतदार लकड़ी वाला बॉक्स |
| प्रमुखता देना: | VE3 संलग्न स्लीविंग ड्राइव,संलग्न स्लीविंग ड्राइव सिंगल एक्सिस,VE3 सोलर स्लीव ड्राइव |
||

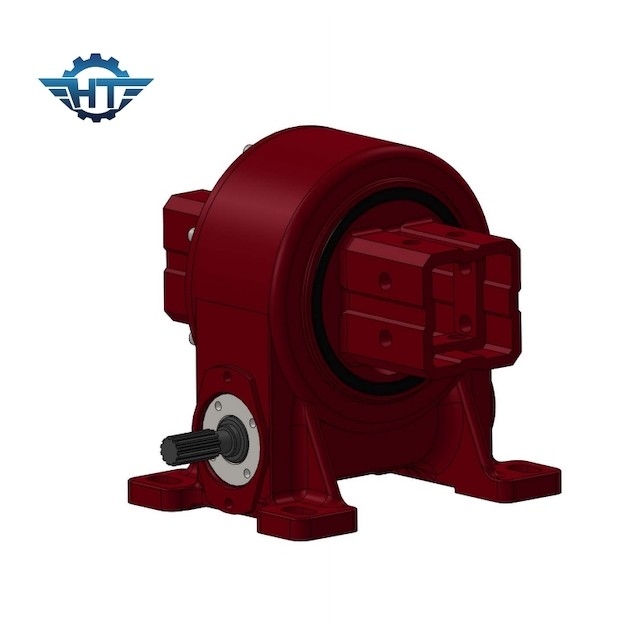

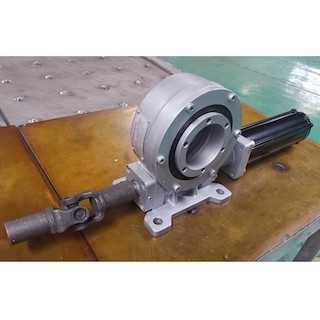

सौर ऊर्जा ट्रैकिंग सिस्टम के लिए वीई 3 लिफाफा वर्म गियर सिंगल एक्सिस स्लीविंग बॉक्स
स्लीव ड्राइव गियरबॉक्स विवरण
स्लीविंग ड्राइव गियरबॉक्स अधिकतम गियर टॉर्क और सबसे आसान रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित होते हैं।हम अलग-अलग मोमेंट लोड कैपेसिटी के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं।स्टैंडर्ड स्लीव ड्राइव एक ओपन हाउसिंग और सिंगल सेल्फ लॉकिंग ऑवरग्लास वर्म शाफ्ट से सुसज्जित हैं।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
इंस्टॉल
स्थापना की तैयारी
1 शारीरिक क्षति के लिए रोटरी रेड्यूसर की जाँच करें।रोटरी रेड्यूसर और कनेक्टिंग ब्रैकेट्स को साफ करें।अशुद्धियों (जैसे लोहे का बुरादा, गड़गड़ाहट, पेंट, वेल्डिंग स्लैग, आदि) की असर वाली सतह को साफ करें।
2 रोटरी रेड्यूसर की माउंटिंग सतह पर जंग रोधी तेल को साफ करने के लिए कृपया नीचे दिए गए निर्देशों का पालन करें।
2.1 स्थापना सतह के बाहर की सफाई के लिए सफाई द्रव (जैसे डीजल तेल, गैसोलीन, आदि) का उपयोग करें।सफाई द्रव रबर सील के प्रदर्शन को नुकसान नहीं पहुंचा सकता है;
2.2 कृपया सफाई तरल पदार्थ (जैसे निर्माता विनियम, कार्यकर्ता संरक्षण, पर्यावरण संरक्षण, आदि) के उपयोग के लिए नियमों का पालन करें।
2.3 स्थापना के दौरान पोजिशनिंग बोल्ट को ढीला नहीं किया जा सकता है, और इंस्टॉलेशन केवल शिपिंग बोल्ट हटा दिए जाने के बाद ही किया जा सकता है।
