उत्पाद विवरण:
|
| स्लीविंग रेंज: | पूर्ण सर्कल रेंज | सामग्री: | 42CRMN या 50Mn |
|---|---|---|---|
| आवेदन: | सिंगल ट्रैकिंग सिस्टम | वारंटी अवधि: | 10 वर्ष |
| रंग: | ग्राहक की आवश्यकता | नौवहन के तरीके: | समुद्र, वायु, रेलवे, एक्सप्रेस द्वारा |
| मोटर: | विद्युत मोटर | विशेषता: | सेल्फ लॉक |
| प्रमुखता देना: | डबल लिफाफा वर्म गियर स्लीव ड्राइव,वर्म गियर स्लीव ड्राइव 50Mn,CSP स्लीविंग रिंग ड्राइव |
||

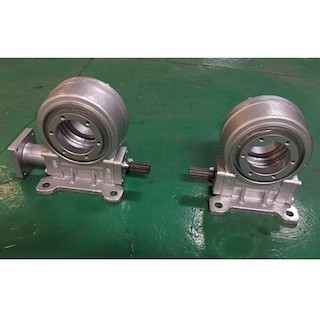

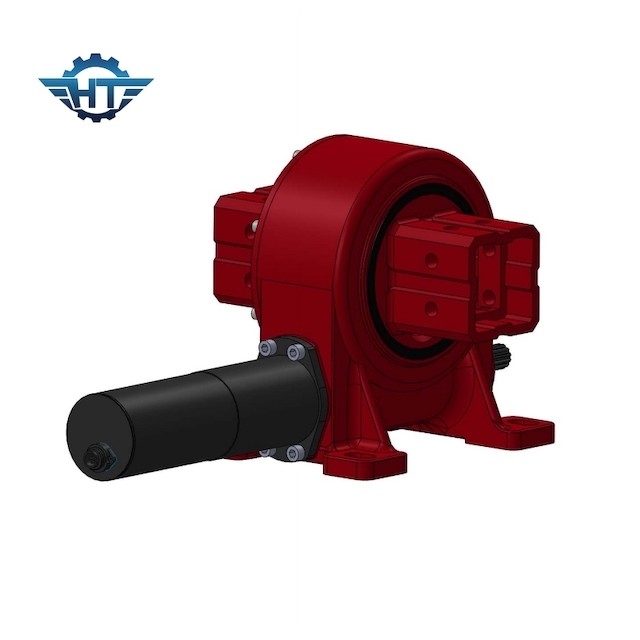

सोलर पैनल सिंगल ट्रैकिंग सिस्टम के लिए VE9 डबल लिफाफा वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण
हमारे स्विंग ड्राइव दोहरे लिफाफा रखरखाव-मुक्त ट्रैकिंग उत्पाद हैं।डबल लिफाफा संरचना संचरण में उच्च परिशुद्धता, उच्च यांत्रिक दक्षता, छोटे सटीक नुकसान और लंबे समय तक सेवा जीवन के फायदे हैं।इसके अलावा, जंगली रेगिस्तान जैसे कठोर वातावरण और ग्राहक क्या सोचते हैं, इस पर विचार करते हुए, पूरी तरह से सील किए गए तंत्र डिजाइन का अभिनव उपयोग उत्पाद जीवन चक्र के दौरान रखरखाव-मुक्त होना संभव बनाता है और ग्राहकों के लिए रखरखाव की बहुत सारी लागत बचाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
स्लीविंग ड्राइव का उपयोग किसी भी अवसर में किया जा सकता है जिसके लिए पूर्ण-चक्र रोटेशन की आवश्यकता होती है और परिवर्तनशील गति की आवश्यकता होती है।जब बड़े टोक़ के बिजली संचरण, उच्च परिशुद्धता गति के संचरण, या तंत्र के चयन के लिए शरीर संरचना की उच्च कॉम्पैक्टनेस और अखंडता की आवश्यकता होती है, तो स्लीविंग ड्राइव सबसे अच्छा समाधान है।
अधिक सामान्य अनुप्रयोग आम तौर पर इंजीनियरिंग और निर्माण मशीनरी की पूर्ण-चक्र रोटरी संरचना, साथ ही सौर ऊर्जा, पवन ऊर्जा और विभिन्न दीर्घकालिक स्वचालित ट्रैकिंग मशीनरी हैं।डिजिटल नियंत्रण करना आसान है, इसलिए औद्योगिक रोबोट के क्षेत्र में इसके कई अनुप्रयोग हैं।
